| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | NG280, NG350, NG400, NG550 |
| Топливо | природный газ |
| Мощность | 65–300 кВт |
| Регулирование / исполнения | одноступенчатая, двухступ., прогрессивная, модулируемая |
| Электропитание | 230 В, 1N AC |
| Двигатель вентилятора | 0,25 кВт |
| Присоединение газа | 1” - 1” ¼ - 1” ½ |
Цена горелки БЕРНАР NG280 зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на NG280 Проверить под свой котёл →
Рабочее поле
- одноступенчатая
- двухступ. / прогрессивная / модулируемая
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| Rp ¾" (DN20) | 37,8 | |
| Rp 1" (DN25) | 19,7 | |
| Rp 1¼" (DN32) | 17,1 | |
| Rp 1½" (DN40) | 15,1 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

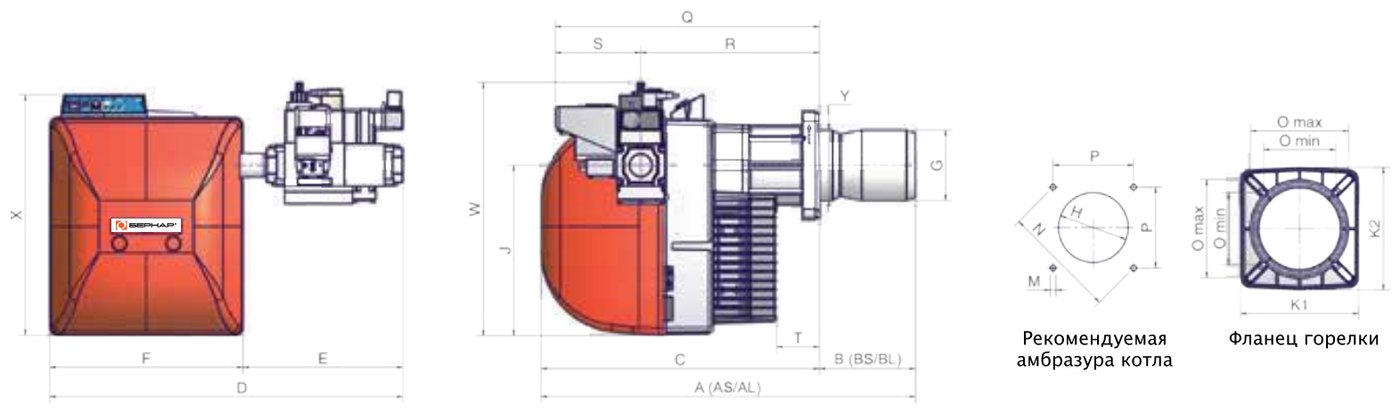

Габаритные размеры
| Размер, мм | M-. | M-. |
|---|---|---|
| AS | 733 | 733 |
| AL | 878 | 878 |
| BS | 163 | 163 |
| BL | 308 | 308 |
| C | 570 | 570 |
| D | 596 | 726 |
| E | 200 | 330 |
| F | 396 | 396 |
| G | 117 | 117 |
| H | 137 | 137 |
| J | 348 | 348 |
| K1 | 215 | 215 |
| K2 | 223 | 223 |
| M | M10 | M10 |
| N | 219 | 219 |
| O мин | 131 | 131 |
| O макс | 179 | 179 |
| P | 155 | 155 |
| Q | 541 | 541 |
| R | 366 | 366 |
| S | 175 | 175 |
| T | 128 | 128 |
| W | 508 | 517 |
| X | 491 | 491 |
| Y | 108 | 108 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
