Горелка БЕРНАР E165A

Газовая горелка БЕРНАР E165A мощностью 331–1 658 кВт (комбинированное исполнение на газе и дизельном топливе). Регулирование: двухступ., прогрессивная, модулируемая. Подбор, поставка, пусконаладка.

Производитель	БЕРНАР (Россия)
Серия	C85A, C120A, E165A, E205A
Топливо	природный газ / газ + дизельное топливо
Мощность	331–1 658 кВт
Регулирование / исполнения	двухступ., прогрессивная, модулируемая

Цена горелки БЕРНАР E165A зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.

Запросить КП на E165A Проверить под свой котёл →

Рабочее поле

двухступ. / прогрессивная / модулируемая — природный газ
двухступ. / прогрессивная / модулируемая — газ + дизельное топливо

Рабочее поле: максимальная мощность горелки при заданном давлении (сопротивлении) в топке. По каталогу производителя; стандартные условия, высота до 100 м.

Газовые рампы и давление газа

Минимальное давление природного газа в сети перед рампой в зависимости от мощности горелки, без учёта сопротивления топки.

Газовая рампа	Мин. давление газа при макс. мощности, мбар	Ограничение
Rp 1½" (DN40)	77,7
Rp 2" (DN50)	65,4
DN65	28,8
DN80	25,1

К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.

Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

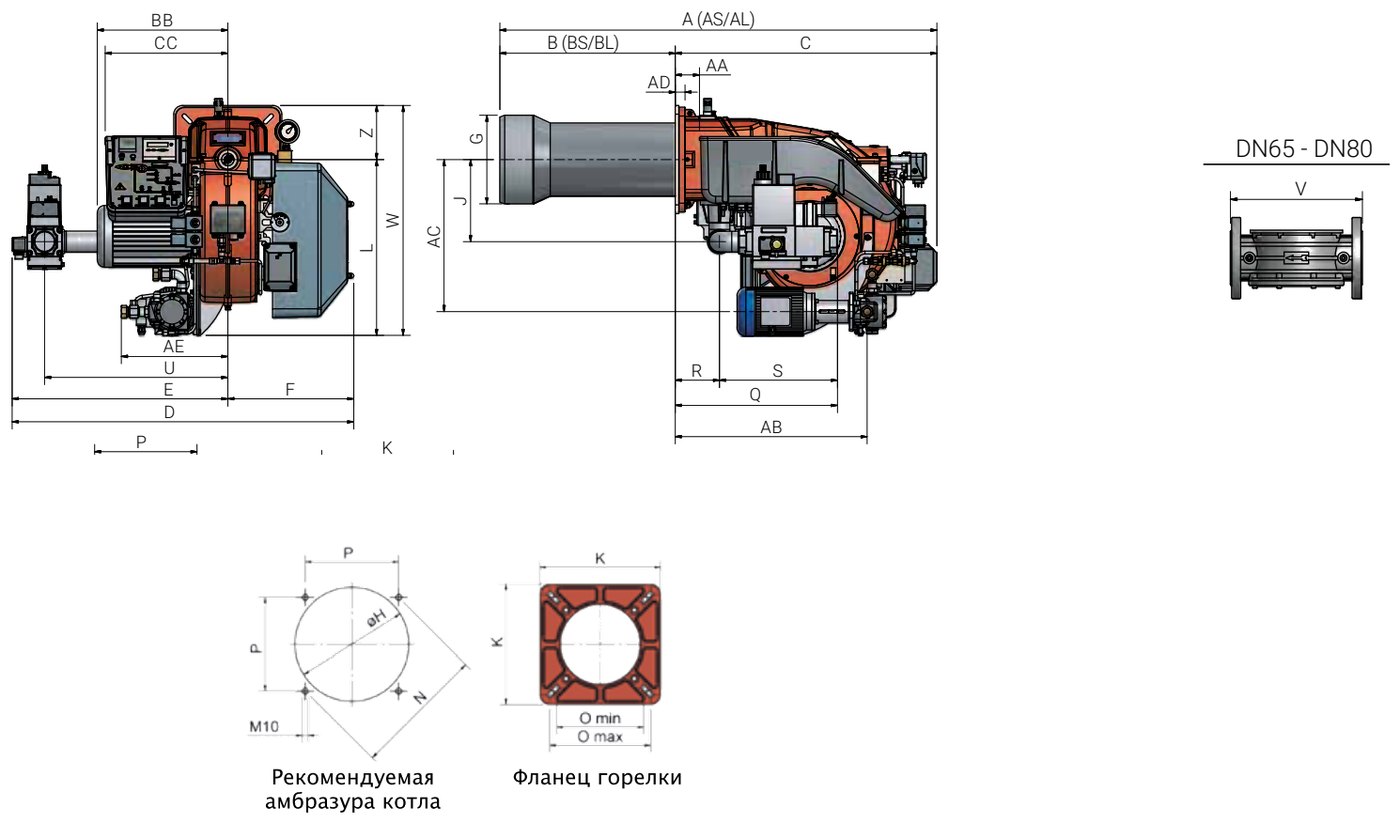

Габаритные размеры

Исполнение: природный газ

Размер, мм	M-.xx.xR.xx.A.1.40	M-.xx.xR.xx.A.1.50	M-.xx.xR.xx.A.1.65	M-.xx.xR.xx.A.1.80
AA	69	69	69	69
AS	1313	1313	1313	1313
AL	1423	1423	1423	1423
BB	372	372	372	372
BS	385	385	385	385
BL	495	495	495	495
C	928	928	928	928
CC	350	350	350	350
D	1062	1062	1139	1141
E	700	700	777	779
F	362	362	362	362
G	234	234	234	234
H	264	264	264	264
I	210	210	210	210
J	229	229	296	296
K	300	300	300	300
L	420	420	420	428
M	M10	M10	M10	M10
N	330	330	330	330
O мин	216	216	216	216
O макс	250	250	250	250
P	233	233	233	233
Q	465	465	533	574
R	130	130	130	130
S	335	335	403	444
U	525	525	570	570
V	—	—	292	310
X	575	575	575	583
Y	210	210	210	210
Z	155	155	155	155

Исполнение: газ + дизельное топливо

Размер, мм	MG.xx.xR.xx.A.1.40	MG.xx.xR.xx.A.1.50	MG.xx.xR.xx.A.1.65	MG.xx.xR.xx.A.1.80
AS	1219	1219	1219	1219
AL	1329	1329	1329	1329
AA	69	69	69	69
AB	550	550	550	550
BB	372	372	372	372
BS	388	388	388	388
BL	498	498	498	498
C	831	831	831	831
CC	352	352	352	352
D	1050	985	1134	1108
E	716	651	800	774
F	362	362	362	362
G	234	234	234	234
H	264	264	264	264
J	233	233	233	233
K	300	300	300	300
L	503	503	503	503
M	M10	M10	M10	M10
N	330	330	330	330
O мин	216	216	216	216
O макс	250	250	250	250
P	233	233	233	233
Q	457	472	562	562
R	130	130	130	130
S	327	342	432	432
U	541	526	593	565
V	—	—	292	310
W	658	658	658	658
Z	155	155	155	155

Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.

Другие модели серии

C85A C120A E165A E205A

Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
