Горелка БЕРНАР C120A

Газовая горелка БЕРНАР C120A мощностью 296–1 204 кВт (комбинированное исполнение на газе и дизельном топливе). Регулирование: двухступ., прогрессивная, модулируемая. Подбор, поставка, пусконаладка.

Производитель	БЕРНАР (Россия)
Серия	C85A, C120A, E165A, E205A
Топливо	природный газ / газ + дизельное топливо
Мощность	296–1 204 кВт
Регулирование / исполнения	двухступ., прогрессивная, модулируемая

Цена горелки БЕРНАР C120A зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.

Запросить КП на C120A Проверить под свой котёл →

Рабочее поле

двухступ. / прогрессивная / модулируемая — природный газ
двухступ. / прогрессивная / модулируемая — газ + дизельное топливо

Рабочее поле: максимальная мощность горелки при заданном давлении (сопротивлении) в топке. По каталогу производителя; стандартные условия, высота до 100 м.

Газовые рампы и давление газа

Минимальное давление природного газа в сети перед рампой в зависимости от мощности горелки, без учёта сопротивления топки.

Газовая рампа	Мин. давление газа при макс. мощности, мбар	Ограничение
Rp 1½" (DN40)	44,5
Rp 2" (DN50)	36,1
DN65	13,5
DN80	10,2

К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.

Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

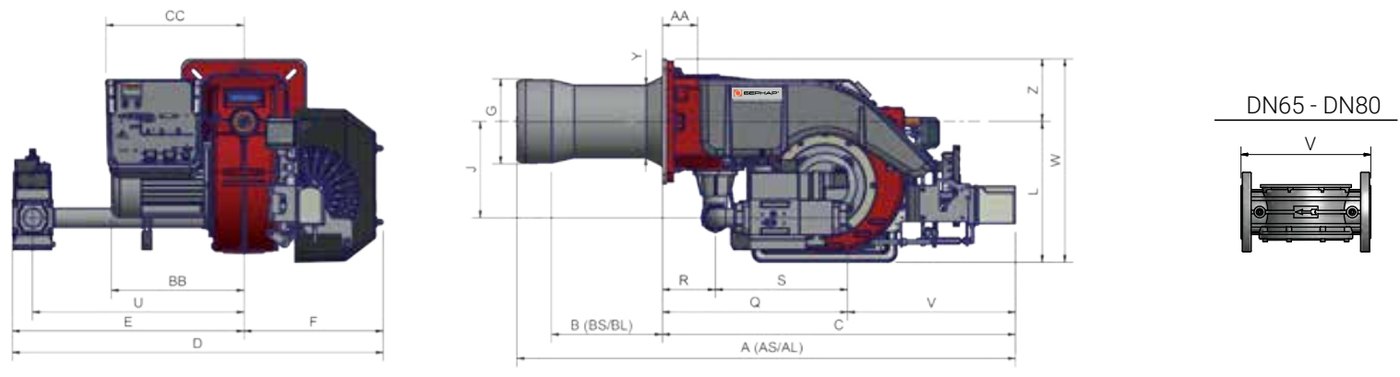

Габаритные размеры

Исполнение: природный газ

Размер, мм	M-.xx.xR.xx.A.0.40	M-.xx.xR.xx.A.0.50	M-.xx.xR.xx.A.0.65	M-.xx.xR.xx.A.1.80
AA	87	87	87	87
AS	1253	1253	1253	1253
AL	1363	1363	1363	1363
BB	345	345	345	345
BS	380	380	380	380
BL	490	490	490	490
C	873	873	873	873
CC	345	345	345	345
D	978	963	1034	1034
E	634	619	690	690
F	344	344	344	344
G	234	234	234	234
H	264	264	264	264
I	198	198	198	198
J	238	238	284	284
K	300	300	300	300
L	357	357	357	357
M	M10	M10	M10	M10
N	330	330	330	330
O мин	216	216	216	216
O макс	250	250	250	250
P	233	233	233	233
Q	456	469	539	559
R	131	131	131	131
S	325	338	408	428
U	525	525	565	565
V	—	—	292	310
X	512	512	512	512
Y	198	198	198	198
Z	155	155	155	155

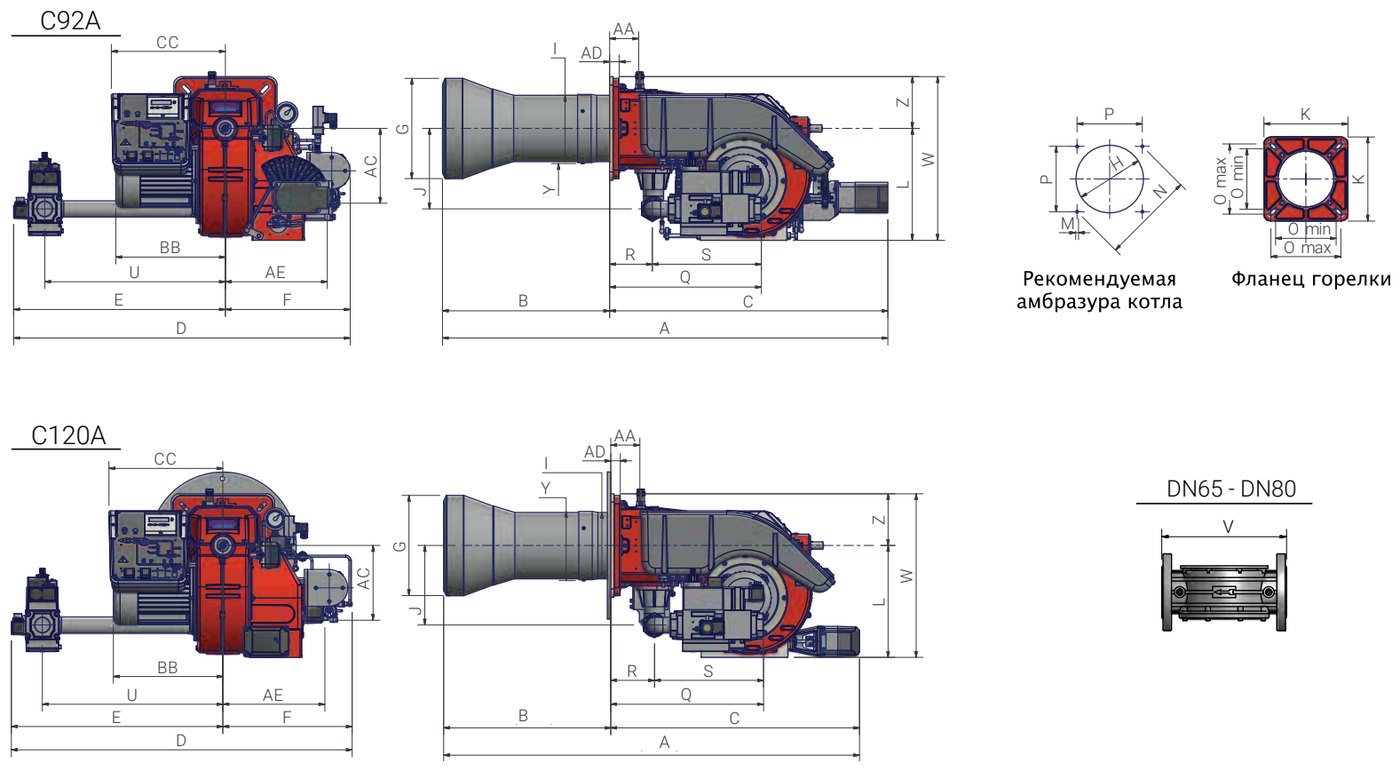

Исполнение: газ + дизельное топливо

Размер, мм	MG.xx.SP.xx.A.1.40	MG.xx.SP.xx.A.1.50	MG.xx.SP.xx.A.1.65	MG.xx.SP.xx.A.1.80
A	1335	1335	1335	1335
AA	87	87	87	87
AC	224	224	224	224
AD	28	28	28	28
AE	306	306	306	306
B	501	501	501	501
BB	328	328	328	328
C	834	834	834	834
CC	342	342	342	342
D	993	993	1064	1064
E	619	619	690	690
F	374	374	374	374
G	300	300	300	300
H	330	330	330	330
I	211	211	211	211
J	238	238	284	284
K	300	300	300	300
L	335	335	335	335
M	M12	M12	M12	M12
N	330	330	330	330
O мин	216	216	216	216
O макс	250	250	250	250
P	233	233	233	233
Q	458	469	539	559
R	131	131	131	131
S	327	338	408	428
U	541	541	565	565
V	—	—	292	310
W	490	490	490	490
Y	198	198	198	198
Z	155	155	155	155

Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.

Другие модели серии

C85A C120A E165A E205A

Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
