| Производитель | RIELLO (Италия) |
|---|---|
| Серия | RS |
| Топливо | природный газ |
| Мощность | 150–850 кВт |
| Регулирование / исполнения | 2-ступ. прогрессивное |
| Тепловая мощность по каталогу | 150/400÷850 кВт |
| Расход природного газа | 15/40÷85 м³/ч |
| Электропитание, В/фазы/Гц | 230-400/3/50; 220-380/3/60 |
| Потребляемая электрическая мощность | 1,5 кВт |
| Голова сгорания | стандартная (TC), удлинённая (TL) |
Цена горелки RIELLO RS 64 MZ зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на RS 64 MZ Проверить под свой котёл →
Рабочее поле
Газовые рампы и потери давления газа
| Газовая рампа | Диапазон по каталогу, кВт | Δp в начале диапазона, мбар | Δp в конце диапазона, мбар |
|---|---|---|---|
| MB 410/1 | 400–750 | 29,3 | 84,5 |
| MB 412/1 | 400–850 | 15,6 | 54,1 |
| MB 415/1 | 400–850 | 8,3 | 29,4 |
| MB 420/1 | 400–850 | 5,4 | 24 |
| VGD 50/1 | 400–850 | 3,8 | 18,2 |
| VGD 65/1 | 400–850 | 2,8 | 14,6 |
| VGD 80/1 | 400–850 | 2,5 | 13,3 |
К значениям добавьте сопротивление топки котла. Рампа применима только в указанном диапазоне мощности. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена (отмечено *).
Модификации и коды заказа
| Модификация | Мощность, кВт | Электропитание | Код RIELLO |
|---|---|---|---|
| RS 64 MZ TC FS1 | 150/400÷850 | 230-400/3/50 | 3789310 |
| RS 64 MZ TL FS1 | 150/400÷850 | 230-400/3/50 | 3789311 |
| RS 64 MZ TC FS1 | 150/400÷850 | 220-380/3/60 | 3789380 |
TC — стандартная голова сгорания, TL — удлинённая; FS1 — стандартный режим работы (один останов в 24 часа), FS2 — непрерывная работа. Мощность: минимальная / диапазон максимальной.

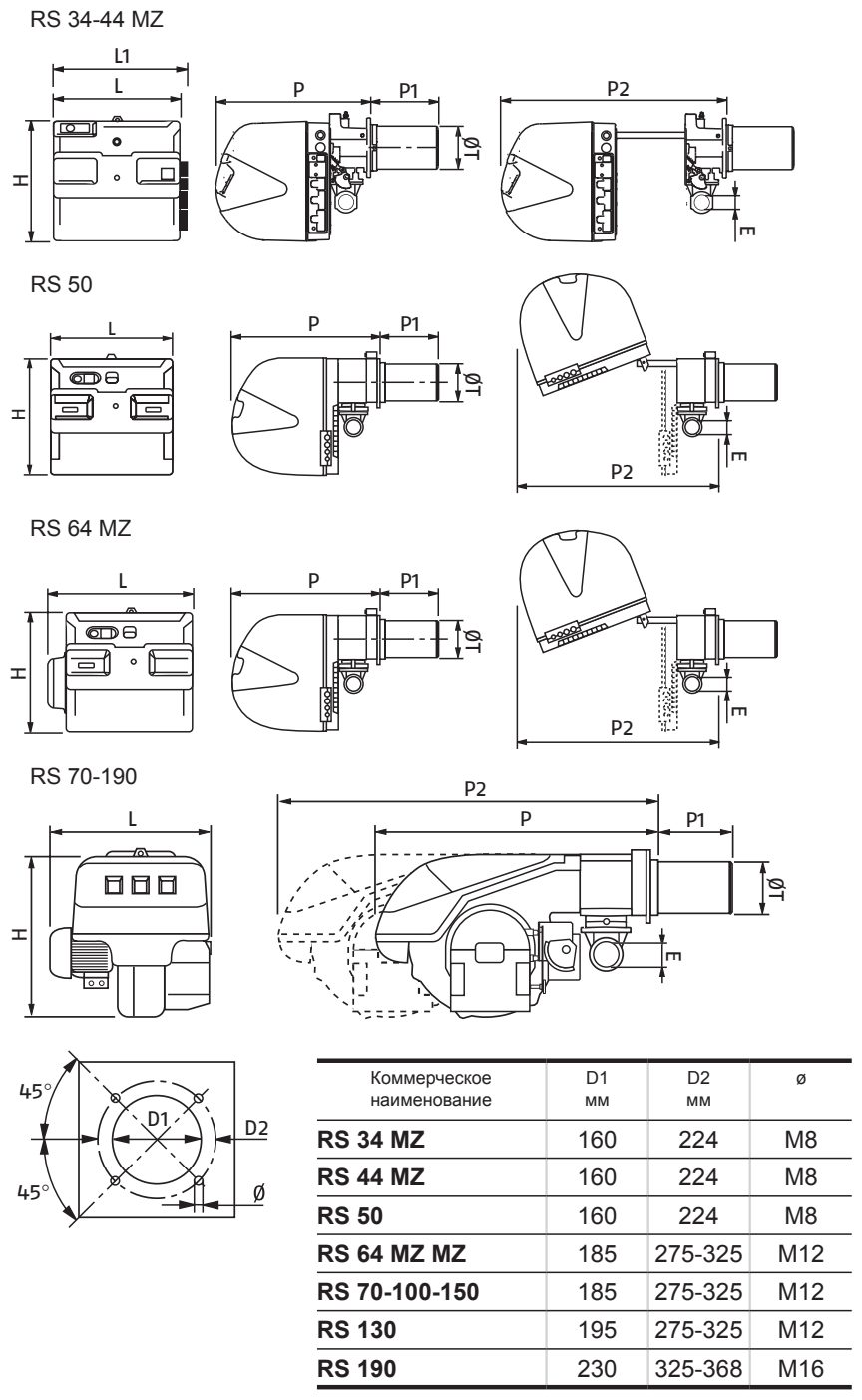

Габаритные размеры
| Модель | D1 | D2 | ø |
|---|---|---|---|
| RS 64 MZ MZ | 185 | 275-325 | M12 |
| Модель | H | L | L1 | P | P1 (TC-TL) | P2 (TC-TL) | E | ØT | Масса с упаковкой |
|---|---|---|---|---|---|---|---|---|---|
| RS 64 MZ | 490 | 533 | — | 640 | 250-385 | 870-870 | 2” | 179 | 42 |
Размеры в мм, обозначения — по чертежу (чертёж общий для серии). TC — стандартная голова сгорания, TL — удлинённая; D1, D2, ø — размеры отверстий фланца крепления к котлу. «—» — размер не применяется. Источник — технический каталог RIELLO.
Другие модели серии
Данные — по техническому каталогу RIELLO. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
