| Производитель | RIELLO (Италия) |
|---|---|
| Серия | RS 310÷610/E MZ |
| Топливо | природный газ |
| Мощность | 820–6 300 кВт |
| Регулирование / исполнения | модулируемое, электронный кулачок |
| Тепловая мощность по каталогу | 820/2400÷6300 кВт |
| Расход природного газа | 100/220÷625 м³/ч |
| Электропитание, В/фазы/Гц | 400/3/50 |
| Потребляемая электрическая мощность | 16,9 кВт |
| Голова сгорания | стандартная (TC) |
Цена горелки RIELLO RS 610/E-EV MZ зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на RS 610/E-EV MZ Проверить под свой котёл →
Рабочее поле
Газовые рампы и потери давления газа
| Газовая рампа | Диапазон по каталогу, кВт | Δp в начале диапазона, мбар | Δp в конце диапазона, мбар |
|---|---|---|---|
| VGD 65/1 | 2 415–5 605 | 30 | 138,3 |
| VGD 80/1 | 2 415–6 305 | 20,8 | 115,7 |
| VGD 100/1 | 2 415–6 305 | 16,1 | 87,9 |
| VGD 125/1 | 2 415–6 305 | 14,6 | 77,9 |
К значениям добавьте сопротивление топки котла. Рампа применима только в указанном диапазоне мощности. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена (отмечено *).
Модификации и коды заказа
| Модификация | Мощность, кВт | Электропитание | Код RIELLO |
|---|---|---|---|
| RS 610/E MZ TC FS1 | 820/2400÷6300 | 400/3/50 | 20067963 |
| RS 610/E MZ TC FS2 | 820/2400÷6300 | 400/3/50 | 20074267 |
| RS 610/EV MZ TC FS1/FS2 | 820/2400÷6300 | 400/3/50 | 20074279 |
TC — стандартная голова сгорания, TL — удлинённая; FS1 — стандартный режим работы (один останов в 24 часа), FS2 — непрерывная работа. Мощность: минимальная / диапазон максимальной.

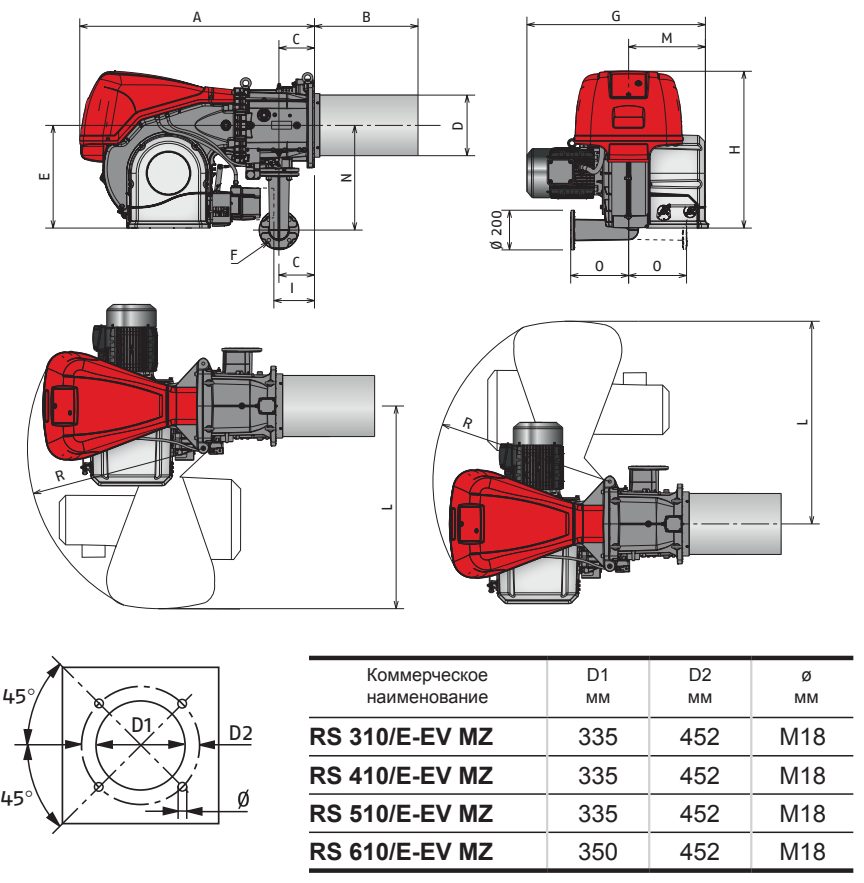

Габаритные размеры
| Модель | A | B | C | D | E | F | G | H | I* | L | M | N | O | P | R | Масса с упаковкой |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RS 610/E-EV MZ | 1178 | 519 | 178 | 330 | 520 | DN65 | 980 | 790 | 177 | 1015 | 400 | 528 | 290 | 177 | 890 | 250 |
| Модель | D1 | D2 | ø |
|---|---|---|---|
| RS 610/E-EV MZ | 350 | 452 | M18 |
Размеры в мм, обозначения — по чертежу (чертёж общий для серии). TC — стандартная голова сгорания, TL — удлинённая; D1, D2, ø — размеры отверстий фланца крепления к котлу. «—» — размер не применяется. Источник — технический каталог RIELLO.
Другие модели серии
Данные — по техническому каталогу RIELLO. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
