| Производитель | RIELLO (Италия) |
|---|---|
| Серия | RS 310÷610/M MZ |
| Топливо | природный газ |
| Мощность | 800–4 900 кВт |
| Регулирование / исполнения | модулируемое, механический кулачок |
| Тепловая мощность по каталогу | 800/2000÷4900 кВт |
| Расход природного газа | 80/200÷490 м³/ч |
| Электропитание, В/фазы/Гц | 400/3/50; 230/3/50 |
| Потребляемая электрическая мощность | 10,6 / 10,8 кВт |
| Голова сгорания | стандартная (TC) |
Цена горелки RIELLO RS 410/M MZ зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на RS 410/M MZ Проверить под свой котёл →
Рабочее поле
Газовые рампы и потери давления газа
| Газовая рампа | Диапазон по каталогу, кВт | Δp в начале диапазона, мбар | Δp в конце диапазона, мбар |
|---|---|---|---|
| VGD 50/1 | 2 015–3 510 | 37,6 | 111,2 |
| VGD 65/1 | 2 015–4 910 | 19,2 | 107,8 |
| VGD 80/1 | 2 015–4 910 | 12,8 | 72,1 |
| VGD 100/1 | 2 015–4 910 | 9,4 | 54,5 |
| VGD 125/1 | 2 015–4 910 | 8,4 | 48,4 |
К значениям добавьте сопротивление топки котла. Рампа применима только в указанном диапазоне мощности. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена (отмечено *).
Модификации и коды заказа
| Модификация | Мощность, кВт | Электропитание | Код RIELLO |
|---|---|---|---|
| RS 410/M MZ TC FS1 | 800/2000÷4900 | 400/3/50 | 20067141 |
| RS 410/M MZ TC FS1 | 800/2000÷4900 | 230/3/50 | 20068356 |
| RS 410/M MZ TC FS1 | 800/2000÷4900 | 400/3/50 | 20068361 |
| RS 410/M MZ TC FS1/FS2 | 800/2000÷4900 | 400/3/50 | 20152669 |
| RS 410/M MZ TC FS1/FS2 | 800/2000÷4900 | 230/3/50 | 20152662 |
| RS 410/M MZ TC FS1/FS2 | 800/2000÷4900 | 400/3/50 | 20152664 |
TC — стандартная голова сгорания, TL — удлинённая; FS1 — стандартный режим работы (один останов в 24 часа), FS2 — непрерывная работа. Мощность: минимальная / диапазон максимальной.

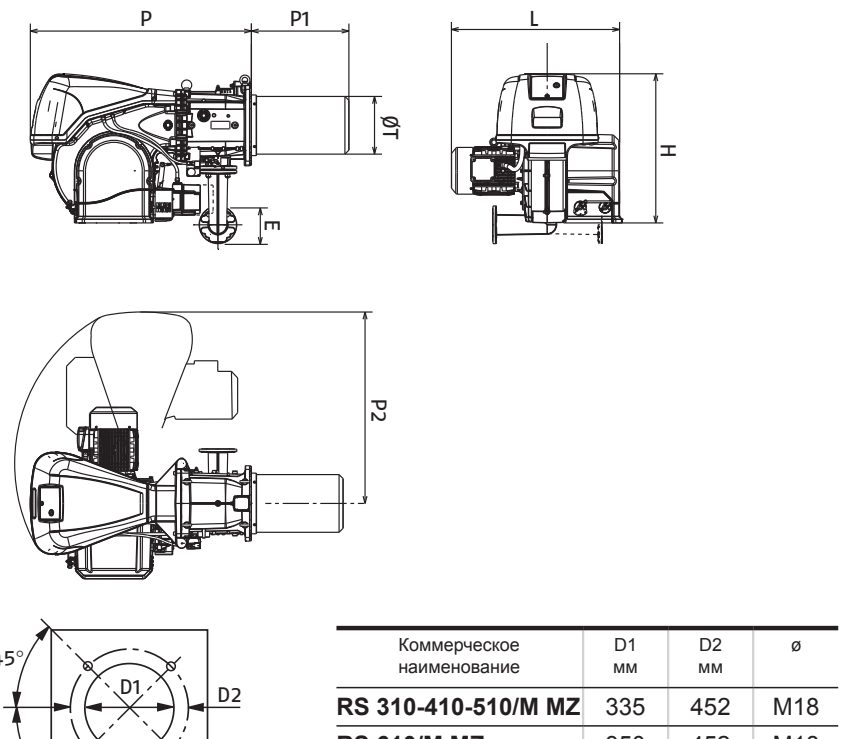

Габаритные размеры
| Модель | D1 | D2 | ø |
|---|---|---|---|
| RS 310-410-510/M MZ | 335 | 452 | M18 |
| Модель | H | L | P | P1 | P2 (a) | E (c) | ØT | Масса с упаковкой |
|---|---|---|---|---|---|---|---|---|
| RS 410/M MZ | 790 | 908 | 1178 | 519 | 1015 | DN65 | 306 | 250 |
Размеры в мм, обозначения — по чертежу (чертёж общий для серии). TC — стандартная голова сгорания, TL — удлинённая; D1, D2, ø — размеры отверстий фланца крепления к котлу. «—» — размер не применяется. Источник — технический каталог RIELLO.
Другие модели серии
Данные — по техническому каталогу RIELLO. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
