| Производитель | RIELLO (Италия) |
|---|---|
| Серия | RS/E MZ |
| Топливо | природный газ |
| Мощность | 470–2 290 кВт |
| Регулирование / исполнения | модулируемое, электронный кулачок |
| Тепловая мощность по каталогу | 470/1279÷2290 кВт |
| Расход природного газа | 47/128÷229 м³/ч |
| Электропитание, В/фазы/Гц | 400/3/50; 230-400/3/50 |
| Потребляемая электрическая мощность | 5,3 кВт |
| Голова сгорания | стандартная (TC), удлинённая (TL) |
Цена горелки RIELLO RS 190/E-EV зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на RS 190/E-EV Проверить под свой котёл →
Рабочее поле
Газовые рампы и потери давления газа
| Газовая рампа | Диапазон по каталогу, кВт | Δp в начале диапазона, мбар | Δp в конце диапазона, мбар |
|---|---|---|---|
| MB 415/1 | 1 280–2 100 | 42,4 | 88,8 |
| MB 420/1 | 1 280–2 290 | 39,1 | 88,2 |
| VGD 50/1 | 1 295–2 295 | 23,7 | 58,7 |
| VGD 65/1 | 1 295–2 295 | 16,1 | 34,7 |
| VGD 80/1 | 1 295–2 295 | 13,4 | 26,4 |
| VGD 100/1 | 1 295–2 295 | 11,8 | 22,2 |
К значениям добавьте сопротивление топки котла. Рампа применима только в указанном диапазоне мощности. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена (отмечено *).
Модификации и коды заказа
| Модификация | Мощность, кВт | Электропитание | Код RIELLO |
|---|---|---|---|
| RS 190/E TC FS1 | 470/1279÷2290 | 400/3/50 | 3787632 |
| RS 190/E TL FS1 | 470/1279÷2290 | 400/3/50 | 20052617 |
| RS 190/EV TC FS1 | 470/1279÷2290 | 230-400/3/50 | 20142732 |
TC — стандартная голова сгорания, TL — удлинённая; FS1 — стандартный режим работы (один останов в 24 часа), FS2 — непрерывная работа. Мощность: минимальная / диапазон максимальной.

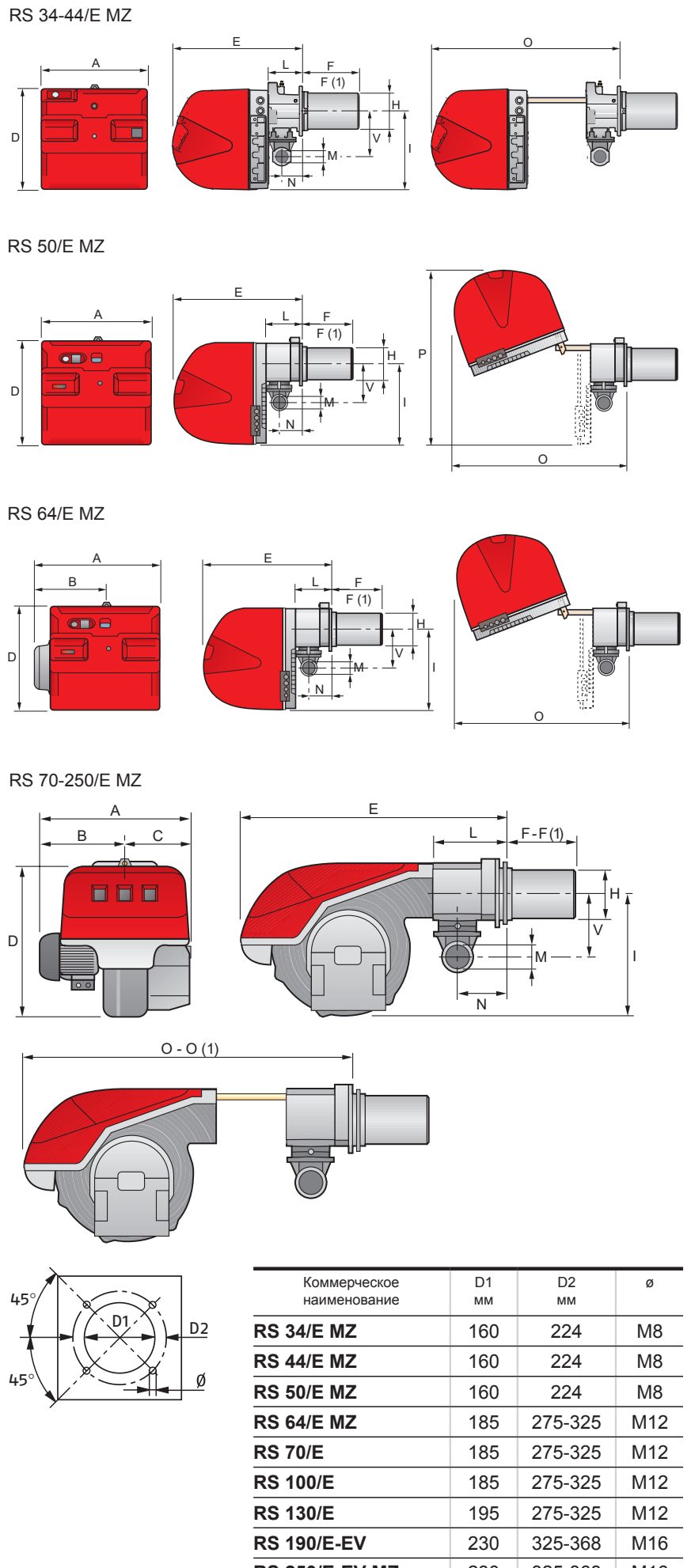

Габаритные размеры
| Модель | D1 | D2 | ø |
|---|---|---|---|
| RS 190/E-EV | 230 | 325-368 | M16 |
Размеры в мм, обозначения — по чертежу (чертёж общий для серии). TC — стандартная голова сгорания, TL — удлинённая; D1, D2, ø — размеры отверстий фланца крепления к котлу. «—» — размер не применяется. Источник — технический каталог RIELLO.
Другие модели серии
Данные — по техническому каталогу RIELLO. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
