| Производитель | RIELLO (Италия) |
|---|---|
| Серия | RS/M MZ |
| Топливо | природный газ |
| Мощность | 254–1 600 кВт |
| Регулирование / исполнения | модулируемое, механический кулачок |
| Тепловая мощность по каталогу | 254/920÷1600 кВт |
| Расход природного газа | 24/92÷160 м³/ч |
| Электропитание, В/фазы/Гц | 230-400/3/50; 220/380-460/3/60 |
| Потребляемая электрическая мощность | 2,6 кВт |
| Голова сгорания | стандартная (TC), удлинённая (TL) |
Цена горелки RIELLO RS 130/M зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на RS 130/M Проверить под свой котёл →
Рабочее поле
Газовые рампы и потери давления газа
| Газовая рампа | Диапазон по каталогу, кВт | Δp в начале диапазона, мбар | Δp в конце диапазона, мбар |
|---|---|---|---|
| VGD 50/1 | 935–1 610 | 11,9 | 30,6 |
| VGD 65/1 | 935–1 610 | 7,6 | 19 |
| VGD 80/1 | 935–1 610 | 6,1 | 14,8 |
| VGD 100/1 | 935–1 610 | 5,3 | 12,5 |
К значениям добавьте сопротивление топки котла. Рампа применима только в указанном диапазоне мощности. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена (отмечено *).
Модификации и коды заказа
| Модификация | Мощность, кВт | Электропитание | Код RIELLO |
|---|---|---|---|
| RS 130/M TC FS1 | 254/920÷1600 | 230-400/3/50 | 3789810 |
| RS 130/M TL FS1 | 254/920÷1600 | — | 3789811 |
| RS 130/M TC FS1 | 254/920÷1600 | 220/380-460/3/60 | 3787482 |
| RS 130/M TL FS1 | 254/920÷1600 | 220/380-460/3/60 | 3787483 |
TC — стандартная голова сгорания, TL — удлинённая; FS1 — стандартный режим работы (один останов в 24 часа), FS2 — непрерывная работа. Мощность: минимальная / диапазон максимальной.

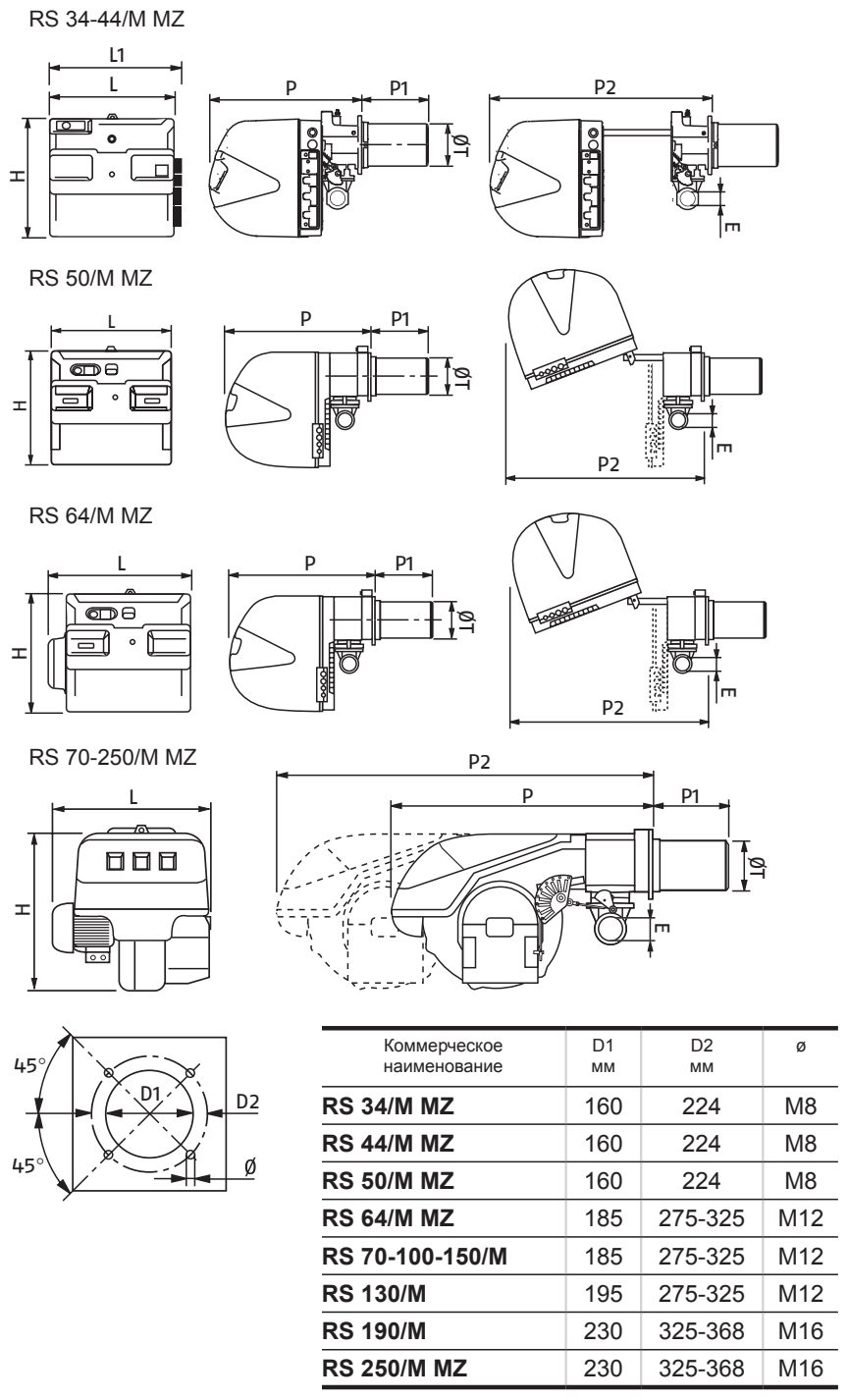

Габаритные размеры
| Модель | D1 | D2 | ø |
|---|---|---|---|
| RS 130/M | 195 | 275-325 | M12 |
| Модель | H | L | L1 | P | P1 (TC-TL) | P2 (TC-TL) | E | ØT | Масса с упаковкой |
|---|---|---|---|---|---|---|---|---|---|
| RS 130/M | 555 | 553 | — | 840 | 280-415 | 1161-1296 | 2” | 189 | 76 |
Размеры в мм, обозначения — по чертежу (чертёж общий для серии). TC — стандартная голова сгорания, TL — удлинённая; D1, D2, ø — размеры отверстий фланца крепления к котлу. «—» — размер не применяется. Источник — технический каталог RIELLO.
Другие модели серии
Данные — по техническому каталогу RIELLO. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
