| Производитель | RIELLO (Италия) |
|---|---|
| Серия | RLS 800/M MX |
| Топливо | газ + дизельное топливо |
| Мощность | 1 750–8 000 кВт |
| Регулирование / исполнения | модулируемое (газ), 2-ступ. (дизель) |
| Тепловая мощность по каталогу | 1750/3500÷8000 кВт |
| Расход природного газа | 175/350÷800 м³/ч |
| Расход жидкого топлива | 148/295÷675 кг/ч |
| Электропитание, В/фазы/Гц | 400/3/50 |
| Голова сгорания | стандартная (TC) |
| Выбросы | Low NOx (BLU / MX) |
Цена горелки RIELLO RLS 800/M MX зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на RLS 800/M MX Проверить под свой котёл →
Рабочее поле
Газовые рампы и потери давления газа
| Газовая рампа | Диапазон по каталогу, кВт | Δp в начале диапазона, мбар | Δp в конце диапазона, мбар |
|---|---|---|---|
| VGD 65/1 | 3 505–5 615 | 49,3 | 119,3 |
| VGD 80/1 | 3 505–8 025 | 30,1 | 139,6 |
| VGD 100/1 | 3 505–8 025 | 21 | 98,3 |
| VGD 125/1 | 3 505–8 025 | 17,8 | 82,1 |
К значениям добавьте сопротивление топки котла. Рампа применима только в указанном диапазоне мощности. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена (отмечено *).
Модификации и коды заказа
| Модификация | Мощность, кВт | Электропитание | Код RIELLO |
|---|---|---|---|
| RLS 800/M MX TC FS1 | 1750/3500÷8000 | 400/3/50 | 20147802 |
TC — стандартная голова сгорания, TL — удлинённая; FS1 — стандартный режим работы (один останов в 24 часа), FS2 — непрерывная работа. Мощность: минимальная / диапазон максимальной.

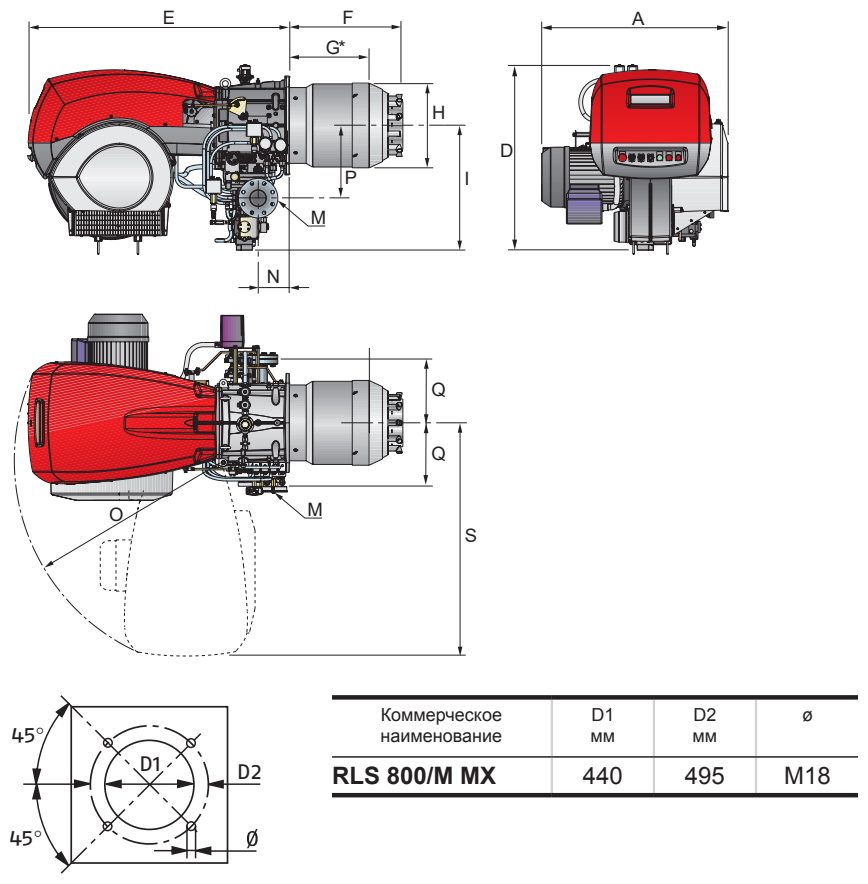

Габаритные размеры
| Модель | A | D | E | F | G* | H | I | M | N | O | P | Q | S | Масса с упаковкой |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RLS 800/M MX | 940 | 937 | 1325 | 558 | 382 | 428 | 630 | DN80 | 164 | 1055 | 427 | 320 | 1190 | 320 |
| Модель | D1 | D2 | ø |
|---|---|---|---|
| RLS 800/M MX | 440 | 495 | M18 |
Размеры в мм, обозначения — по чертежу (чертёж общий для серии). TC — стандартная голова сгорания, TL — удлинённая; D1, D2, ø — размеры отверстий фланца крепления к котлу. «—» — размер не применяется. Источник — технический каталог RIELLO.
Другие модели серии
Данные — по техническому каталогу RIELLO. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
