| Производитель | RIELLO (Италия) |
|---|---|
| Серия | RLS/M MX |
| Топливо | газ + дизельное топливо |
| Мощность | 200–860 кВт |
| Регулирование / исполнения | модулируемое (газ), 2-ступ. (дизель) |
| Тепловая мощность по каталогу | 200/350÷860 кВт |
| Расход природного газа | 27/40÷100 м³/ч |
| Расход жидкого топлива | 17/30÷73 кг/ч |
| Электропитание, В/фазы/Гц | 230-400/3/50 |
| Потребляемая электрическая мощность | 2,2 кВт |
| Голова сгорания | стандартная (TC), удлинённая (TL) |
| Выбросы | Low NOx (BLU / MX) |
Цена горелки RIELLO RLS 68/M MX зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на RLS 68/M MX Проверить под свой котёл →
Рабочее поле
Газовые рампы и потери давления газа
| Газовая рампа | Диапазон по каталогу, кВт | Δp в начале диапазона, мбар | Δp в конце диапазона, мбар |
|---|---|---|---|
| MB 407/1 | 350–450 | 46,9 | 75,2 |
| MB 410/1 | 350–750 | 24,3 | 85,1 |
| MB 412/1 | 350–860 | 13,6 | 55,8 |
| MB 415/1 | 350–860 | 7,5 | 30,6 |
| MB 420/1 | 350–860 | 5,3 | 25,2 |
| VGD 50/1 | 350–860 | 3,9 | 19,3 |
| VGD 65/1 | 350–860 | 3,2 | 15,5 |
| VGD 80/1 | 350–860 | 2,9 | 14,2 |
К значениям добавьте сопротивление топки котла. Рампа применима только в указанном диапазоне мощности. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена (отмечено *).
Модификации и коды заказа
| Модификация | Мощность, кВт | Электропитание | Код RIELLO |
|---|---|---|---|
| RLS 68/M MX TC FS1 | 200/350÷860 | 230-400/3/50 | 20147784 |
| RLS 68/M MX TL FS1 | 200/350÷860 | 230-400/3/50 | 20147785 |
TC — стандартная голова сгорания, TL — удлинённая; FS1 — стандартный режим работы (один останов в 24 часа), FS2 — непрерывная работа. Мощность: минимальная / диапазон максимальной.

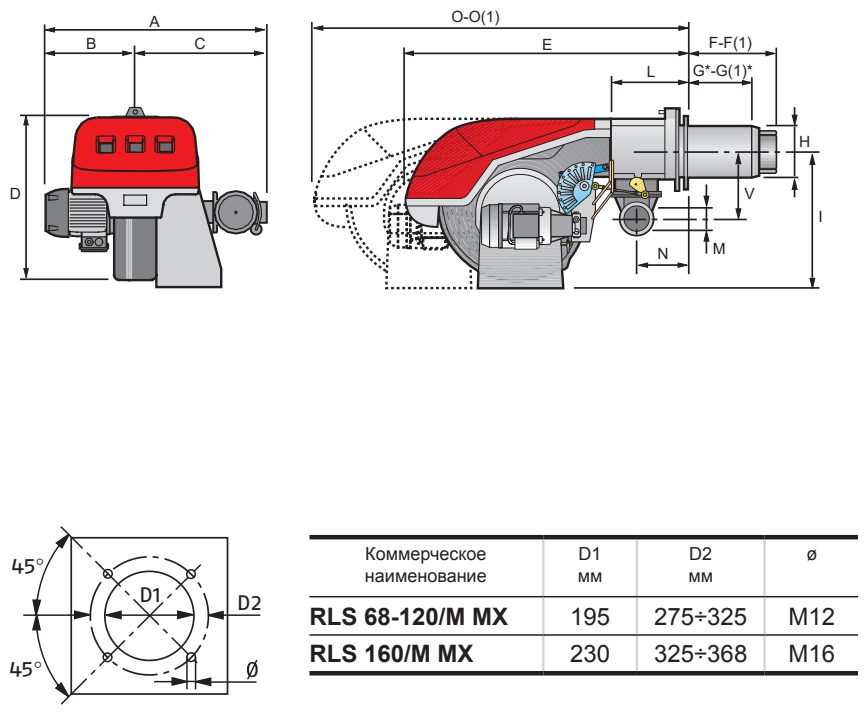

Габаритные размеры
| Модель | D1 | D2 | ø |
|---|---|---|---|
| RLS 68-120/M MX | 195 | 275÷325 | M12 |
| Модель | A | B | C | D | E | F-F(1) | G*-G(1)* | H | I | L | M | N | O-O(1) | V | Масса с упаковкой |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RLS 68/M MX | 691 | 296 | 395 | 555 | 840 | 260÷395 | 200÷335 | 189 | 430 | 214 | 2” | 134 | 1161÷1300 | 221 | 115 |
Размеры в мм, обозначения — по чертежу (чертёж общий для серии). TC — стандартная голова сгорания, TL — удлинённая; D1, D2, ø — размеры отверстий фланца крепления к котлу. «—» — размер не применяется. Источник — технический каталог RIELLO.
Другие модели серии
Данные — по техническому каталогу RIELLO. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
