| Производитель | RIELLO (Италия) |
|---|---|
| Серия | RS / RLS 1000–2000 (моноблочные высокой мощности) |
| Топливо | газ + дизельное топливо |
| Мощность | 1 200–10 600 кВт |
| Регулирование / исполнения | модулируемое, механический или электронный кулачок |
| Тепловая мощность по каталогу | 1200/3750÷10600 кВт |
| Расход природного газа | 130/380÷940 м³/ч |
| Расход жидкого топлива | 110/320÷793 кг/ч |
| Электропитание, В/фазы/Гц | 400/3/50 |
| Голова сгорания | стандартная (TC) |
Цена горелки RIELLO RLS 1000/M-E-EV MX зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на RLS 1000/M-E-EV MX Проверить под свой котёл →
Рабочее поле
Газовые рампы и потери давления газа
| Газовая рампа | Диапазон по каталогу, кВт | Δp в начале диапазона, мбар | Δp в конце диапазона, мбар |
|---|---|---|---|
| VGD 80/1 | 3 755–8 030 | 28,4 | 118,5 |
| VGD 100/1 | 3 755–10 650 | 17,9 | 132,4 |
| VGD 125/1 | 3 755–10 650 | 14,3 | 105,8 |
К значениям добавьте сопротивление топки котла. Рампа применима только в указанном диапазоне мощности. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена (отмечено *).
Модификации и коды заказа
| Модификация | Мощность, кВт | Электропитание | Код RIELLO |
|---|---|---|---|
| RLS 1000/M MX TC FS1 | 1200/3750÷10600 | 400/3/50 | 20147815 |
| RLS 1000/E MX TC FS1 | 1200/3750÷10600 | 400/3/50 | 20057529 |
| RLS 1000/EV MX TC FS1 | 1200/3750÷10600 | 400/3/50 | 20051416 |
TC — стандартная голова сгорания, TL — удлинённая; FS1 — стандартный режим работы (один останов в 24 часа), FS2 — непрерывная работа. Мощность: минимальная / диапазон максимальной.

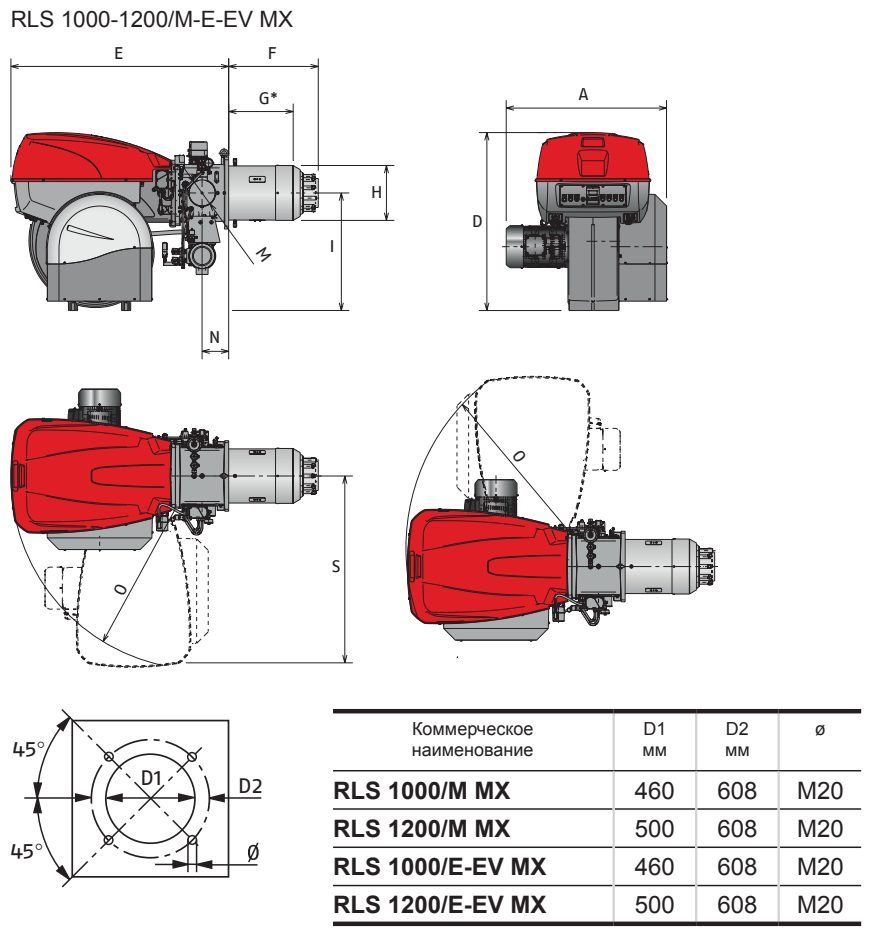

Габаритные размеры
| Модель | D1 | D2 | ø |
|---|---|---|---|
| RLS 1000/M MX | 460 | 608 | M20 |
| RLS 1200/M MX | 500 | 608 | M20 |
| RLS 1000/E-EV MX | 460 | 608 | M20 |
| RLS 1200/E-EV MX | 500 | 608 | M20 |
| Модель | A | D | E | F | G* | H | I | M | N | O | S | Масса с упаковкой |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RLS 1000/M MX | 1206 | 1338 | 1637 | 674 | 484 | 413 | 885 | DN80 | 200 | 1350 | 1425 | 550 |
| RLS 1200/M MX | 1250 | 1338 | 1637 | 658 | 465 | 456 | 885 | DN80 | 200 | 1350 | 1425 | 600 |
| RLS 1000/E-EV MX | 1206 | 1338 | 1637 | 674 | 484 | 413 | 885 | DN80 | 200 | 1350 | 1425 | 550 |
| RLS 1200/E-EV MX | 1250 | 1338 | 1637 | 658 | 465 | 456 | 885 | DN80 | 200 | 1350 | 1425 | 600 |
Размеры в мм, обозначения — по чертежу (чертёж общий для серии). TC — стандартная голова сгорания, TL — удлинённая; D1, D2, ø — размеры отверстий фланца крепления к котлу. «—» — размер не применяется. Источник — технический каталог RIELLO.
Другие модели серии
Данные — по техническому каталогу RIELLO. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
