| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | R515, R525 VS |
| Топливо | природный газ |
| Мощность | 768–5 169 кВт |
| Регулирование / исполнения | прогрессивная, модулируемая |
| Особенность | короткофакельная (VS) — для котлов с короткой топкой: ДКВр, ДЕ, ДСЕ, Е |
Цена горелки БЕРНАР R515 VS зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на R515 VS Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| Rp 2" (DN50) | 260,7 | |
| DN65 | 123,1 | |
| DN80 | 64,4 | |
| DN100 | 36,5 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.
Габаритные размеры
| Размер, мм | M-. | M-. | M-. | M-. |
|---|---|---|---|---|
| A | 1560 | 1560 | 1560 | 1560 |
| AA | 474 | 474 | 474 | 474 |
| B | 344 | 344 | 344 | 344 |
| BB | 508 | 508 | 508 | 508 |
| C | 1236 | 1236 | 1236 | 1236 |
| CC | 565 | 565 | 565 | 565 |
| D | 1714 | 1692 | 1727 | 1810 |
| E | 1071 | 1049 | 1084 | 1167 |
| F | 643 | 643 | 643 | 643 |
| FF | 275 | 275 | 275 | 275 |
| G | 483 | 483 | 483 | 483 |
| GG | 275 | 275 | 275 | 275 |
| H | 516 | 516 | 516 | 516 |
| HH | 258 | 258 | 258 | 258 |
| J | 494 | 494 | 494 | 494 |
| K | 750 | 750 | 750 | 750 |
| L | 595 | 612 | 626 | 639 |
| LL | 700 | 700 | 700 | 700 |
| M | 16 | 16 | 16 | 16 |
| O | 550 | 550 | 550 | 550 |
| P | 550 | 550 | 550 | 550 |
| Q | 1009 | 887 | 939 | 1046 |
| R | 404 | 404 | 404 | 404 |
| S | 605 | 483 | 535 | 642 |
| U | 843 | 843 | 875 | 942 |
| V | 216 | 290 | 319 | 379 |
| W | 970 | 987 | 1001 | 1014 |
| Z | 270 | 270 | 270 | 270 |

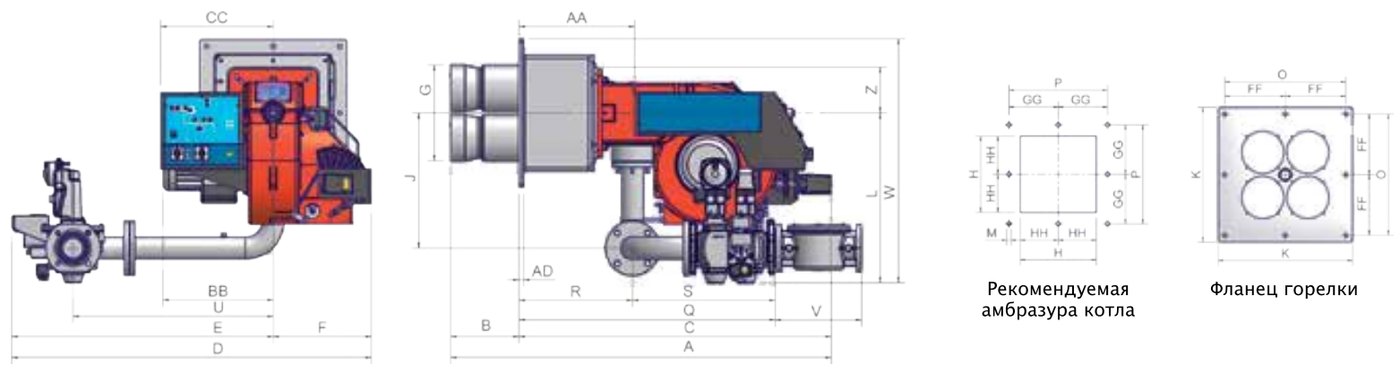

Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
