| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | R1040 VS |
| Топливо | природный газ |
| Мощность | 2 457–12 851 кВт |
| Регулирование / исполнения | прогрессивная, модулируемая |
| Особенность | короткофакельная (VS) — для котлов с короткой топкой: ДКВр, ДЕ, ДСЕ, Е |
Цена горелки БЕРНАР R1040 VS зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на R1040 VS Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| DN80 | 367,2 | |
| DN100 | 196,3 | |
| DN125 | 146,2 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

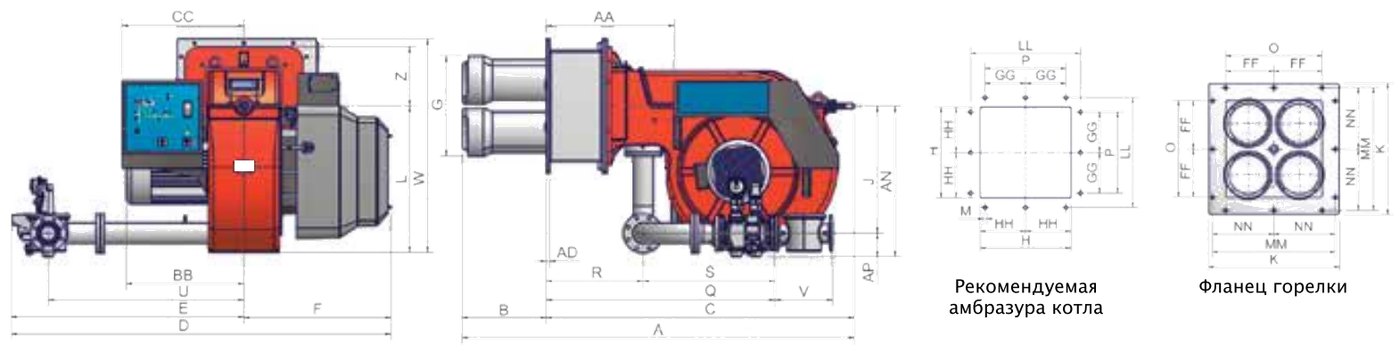

Габаритные размеры
| Размер, мм | M-. | M-. | M-. |
|---|---|---|---|
| A | 2189 | 2189 | 2189 |
| AA | 715 | 715 | 715 |
| AD | 20 | 20 | 20 |
| B | 470 | 470 | 470 |
| BB | 657 | 657 | 657 |
| C | 1720 | 1720 | 1720 |
| CC | 680 | 680 | 680 |
| D | 2123 | 2139 | 2254 |
| E | 1301 | 1317 | 1432 |
| F | 822 | 822 | 822 |
| FF | 275 | 275 | 275 |
| G | 560 | 560 | 560 |
| GG | 275 | 275 | 275 |
| H | 600 | 600 | 600 |
| HH | 300 | 300 | 300 |
| J | 709 | 709 | 709 |
| K | 750 | 750 | 750 |
| L | 816 | 816 | 816 |
| LL | 700 | 700 | 700 |
| M | 16 | 16 | 16 |
| O | 550 | 550 | 550 |
| P | 550 | 550 | 550 |
| Q | 1276 | 1182 | 1294 |
| R | 540 | 540 | 540 |
| S | 736 | 642 | 754 |
| U | 1092 | 1092 | 1192 |
| V | 322 | 382 | 480 |
| W | 1191 | 1191 | 1191 |
| Z | 330 | 330 | 330 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
