| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | P61, P65, P71 |
| Топливо | природный газ |
| Мощность | 160–800 кВт |
| Регулирование / исполнения | двухступ., прогрессивная, модулируемая |
| Электропитание | 230/400 В, 3N AC |
| Двигатель вентилятора | 1,1 кВт |
| Присоединение газа | 1”¼ - 1”½ - 2” - DN65 |
Цена горелки БЕРНАР P61 зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на P61 Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| Rp 1¼" (DN32) | 52,9 | |
| Rp 1½" (DN40) | 27,8 | |
| Rp 2" (DN50) | 23,5 | |
| DN65 | 13 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

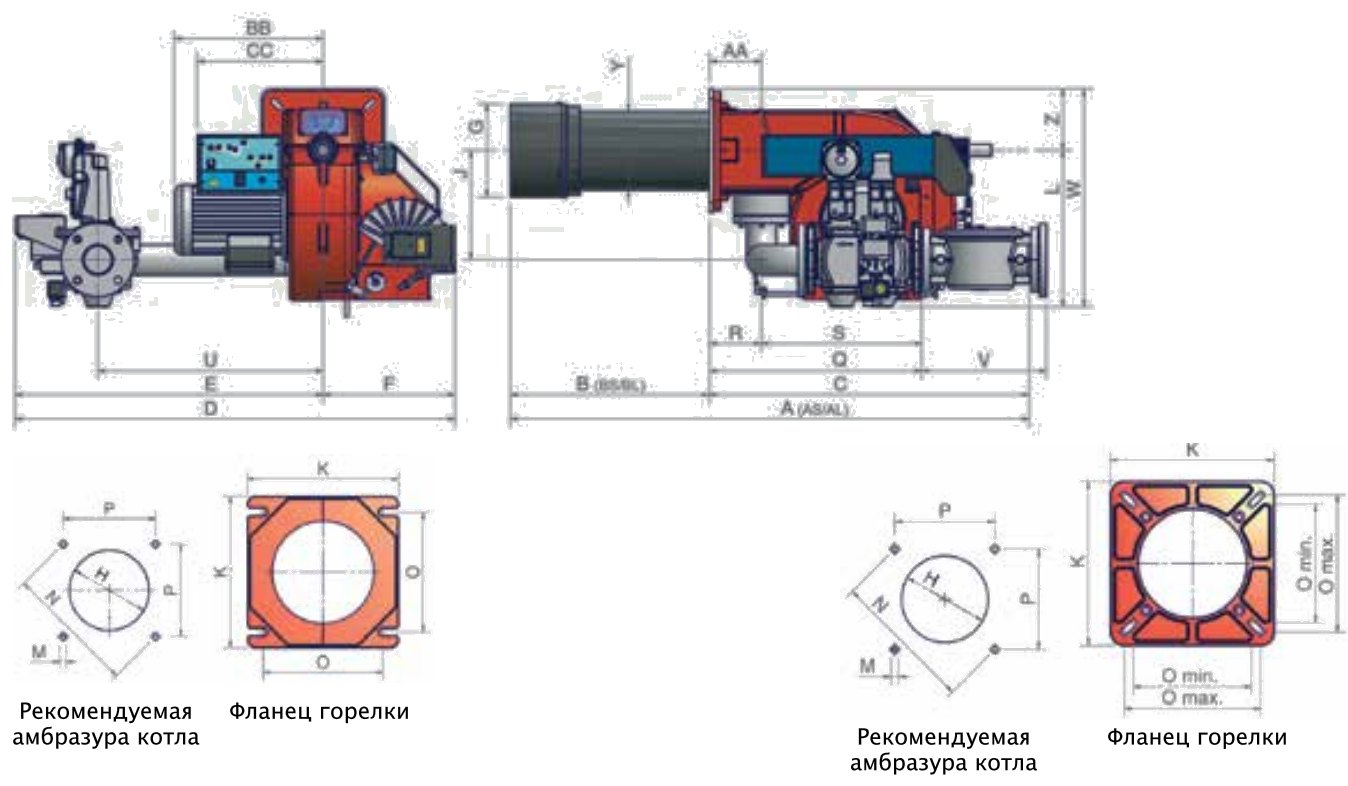

Габаритные размеры
| Размер, мм | M-. | M-. | M-. | M-. |
|---|---|---|---|---|
| AS | 1079 | 1079 | 1079 | 1079 |
| AL | 1169 | 1169 | 1169 | 1169 |
| AA | 99 | 99 | 99 | 99 |
| BS | 343 | 343 | 343 | 343 |
| BL | 433 | 433 | 433 | 433 |
| BB | 314 | 314 | 314 | 314 |
| C | 736 | 736 | 736 | 736 |
| CC | 298 | 298 | 298 | 298 |
| D | 812 | 812 | 812 | 997 |
| E | 500 | 500 | 500 | 685 |
| F | 312 | 312 | 312 | 312 |
| G | 184 | 184 | 184 | 184 |
| H | 204 | 204 | 204 | 204 |
| J | 210 | 210 | 210 | 250 |
| K | 240 | 240 | 240 | 240 |
| L | 344 | 344 | 344 | 420 |
| M | M10 | M10 | M10 | M10 |
| N | 269 | 269 | 269 | 269 |
| O мин | 190 | 190 | 190 | 190 |
| O макс | 190 | 190 | 190 | 190 |
| P | 190 | 190 | 190 | 190 |
| Q | 341 | 439 | 447 | 515 |
| R | 112 | 112 | 112 | 112 |
| S | 229 | 327 | 335 | 403 |
| U | 444 | 444 | 444 | 540 |
| V | — | — | — | 313 |
| W | 464 | 464 | 464 | 540 |
| Y | 162 | 162 | 162 | 162 |
| Z | 120 | 120 | 120 | 120 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
