| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | P60, P72, P73 VS |
| Топливо | природный газ |
| Мощность | 332–1 100 кВт |
| Регулирование / исполнения | прогрессивная, модулируемая |
| Электропитание | 230/400 В, 3N AC |
| Двигатель вентилятора | 1,5 кВт |
| Присоединение газа | 2” - DN65 |
| Особенность | короткофакельная (VS) — для котлов с короткой топкой: ДКВр, ДЕ, ДСЕ, Е |
Цена горелки БЕРНАР P60 VS зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на P60 VS Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| Rp 2" (DN50) | 39,9 | |
| DN65 | 21,9 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

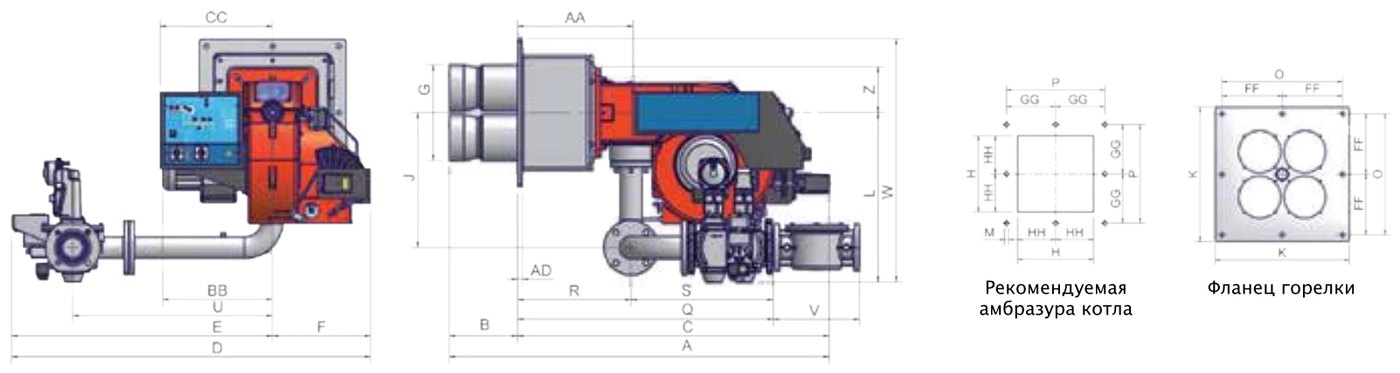

Габаритные размеры
| Размер, мм | M-. | M-. |
|---|---|---|
| A | 1185 | 1185 |
| AA | 324 | 324 |
| AD | 16 | 16 |
| B | 195 | 195 |
| BB | 314 | 314 |
| C | 990 | 990 |
| CC | 362 | 362 |
| D | 1013 | 1058 |
| E | 701 | 746 |
| F | 312 | 312 |
| FF | 225 | 225 |
| G | 266 | 266 |
| GG | 225 | 225 |
| H | 306 | 306 |
| HH | 153 | 153 |
| J | 189 | 250 |
| K | 500 | 500 |
| L | 344 | 376 |
| M | 12 | 12 |
| O | 450 | 450 |
| P | 450 | 450 |
| Q | 701 | 803 |
| R | 366 | 366 |
| S | 335 | 437 |
| U | 526 | 539 |
| V | — | 290 |
| W | 594 | 626 |
| Z | 120 | 120 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
