| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | NG35, NG70, NG90 |
| Топливо | природный газ |
| Мощность | 20–41 кВт |
| Регулирование / исполнения | одноступенчатая |
| Электропитание | 230 В, 1N AC |
| Двигатель вентилятора | 0,075 кВт |
| Присоединение газа | ½” |
Цена горелки БЕРНАР NG35 зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на NG35 Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| Rp ½" (DN15) | 9,2 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

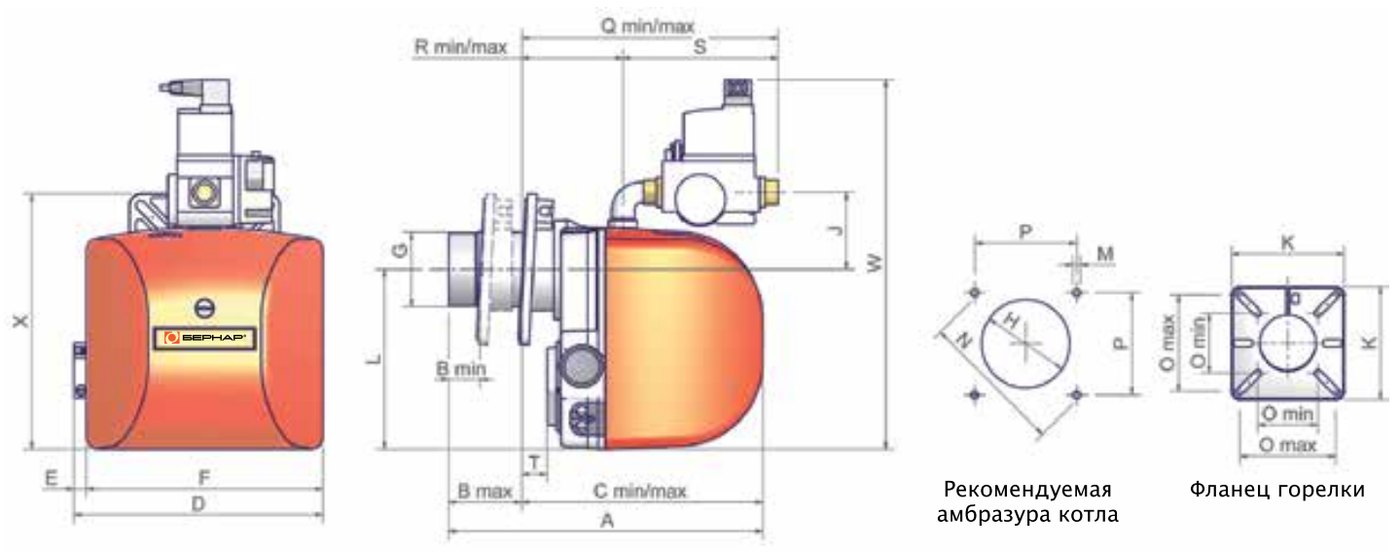

Габаритные размеры
| Размер, мм | M-. | M-. |
|---|---|---|
| A | 338 | 416 |
| B мин | 34 | 34 |
| B макс | 78 | 156 |
| C мин | 260 | 260 |
| C макс | 305 | 383 |
| D | 269 | 269 |
| E | 14 | 14 |
| F | 255 | 255 |
| G | 80 | 80 |
| H | 95 | 95 |
| J | 86 | 86 |
| K | 162 | 162 |
| L | 194 | 194 |
| M | M8 | M8 |
| N | 158 | 158 |
| O мин | 86 | 86 |
| O макс | 138 | 138 |
| P | 112 | 112 |
| Q мин | 277 | 277 |
| Q макс | 322 | 400 |
| R мин | 109 | 109 |
| R макс | 154 | 232 |
| S | 180 | 180 |
| T мин | 27 | 27 |
| W | 400 | 400 |
| X | 275 | 275 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
