| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | N1060A, N1300A |
| Топливо | газ + дизельное топливо |
| Мощность | 2 006–13 065 кВт |
| Регулирование / исполнения | прогрессивная, модулируемая |
Цена горелки БЕРНАР N1300A зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на N1300A Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| DN80 | 375,2 | |
| DN100 | 198,8 | |
| DN125 | 148,8 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

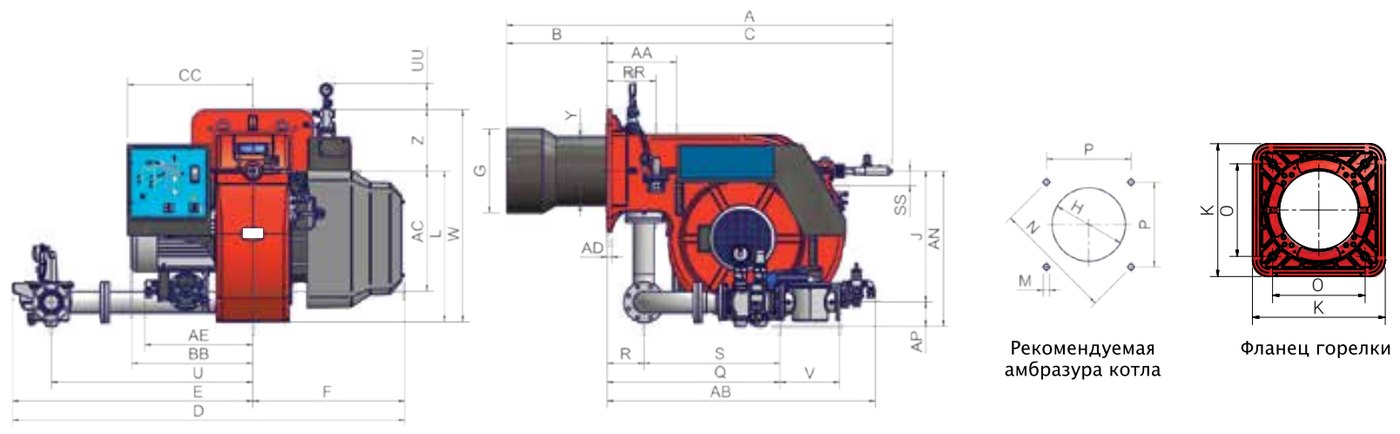

Габаритные размеры
| Размер, мм | MG. | MG. | MG. |
|---|---|---|---|
| A | 2106 | 2106 | 2106 |
| AA | 377 | 377 | 377 |
| AB | 1452 | 1452 | 1452 |
| AC | 651 | 651 | 651 |
| AD | 25 | 25 | 25 |
| AE | 585 | 585 | 585 |
| AN | 841 | 854 | 884 |
| AP | 132 | 145 | 175 |
| B | 544 | 544 | 544 |
| BB | 657 | 657 | 657 |
| C | 1562 | 1562 | 1562 |
| CC | 680 | 680 | 680 |
| D | 2123 | 2139 | 2254 |
| E | 1301 | 1317 | 1432 |
| F | 822 | 822 | 822 |
| G | 514 | 514 | 514 |
| H | 564 | 564 | 564 |
| J | 709 | 709 | 709 |
| K | 660 | 660 | 660 |
| L | 816 | 816 | 816 |
| M | M16 | M16 | M16 |
| N | 651 | 651 | 651 |
| O | 460 | 460 | 460 |
| P | 460 | 460 | 460 |
| Q | 936 | 842 | 954 |
| R | 200 | 200 | 200 |
| RR | 265 | 265 | 265 |
| S | 736 | 642 | 754 |
| SS | 80 | 80 | 80 |
| U | 1092 | 1092 | 1192 |
| UU | 142 | 142 | 142 |
| V | 322 | 382 | 480 |
| W | 1146 | 1146 | 1146 |
| Y | 408 | 408 | 408 |
| Z | 330 | 330 | 330 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
