| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | KR512, KR515, KR520, KR525 |
| Топливо | газ + мазут / нефть |
| Мощность | 990–6 374 кВт |
| Регулирование / исполнения | прогрессивная, модулируемая |
Цена горелки БЕРНАР KR520 зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на KR520 Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| Rp 2" (DN50) | 418,8 | |
| DN65 | 209 | |
| DN80 | 120 | |
| DN100 | 77 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

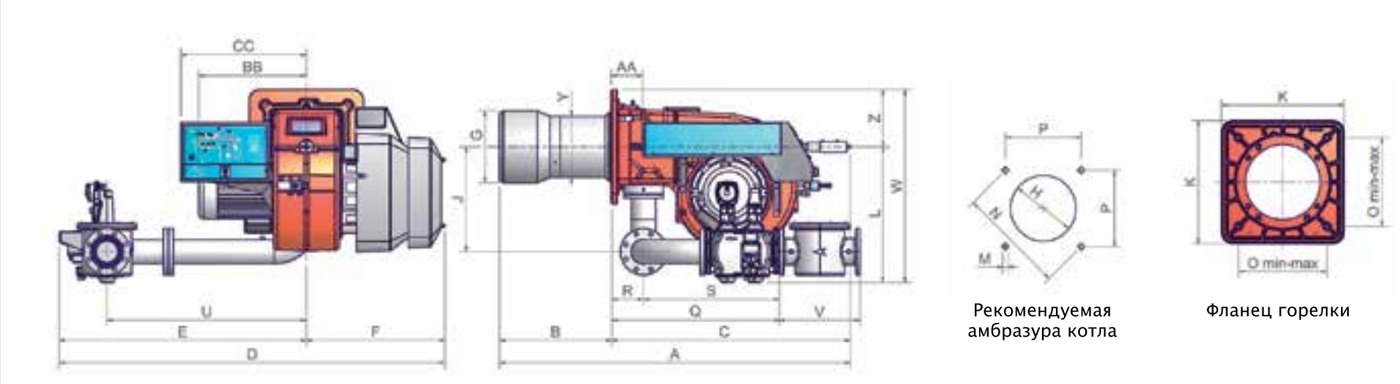

Габаритные размеры
| Размер, мм | Mx. | Mx. | Mx. | Mx. |
|---|---|---|---|---|
| A | 1741 | 1741 | 1741 | 1741 |
| AA | 144 | 144 | 144 | 144 |
| AD | 35 | 35 | 35 | 35 |
| AM | 220 | 220 | 220 | 220 |
| AN | 594 | 612 | 626 | 639 |
| AP | 100 | 118 | 132 | 145 |
| B | 530 | 530 | 530 | 530 |
| BB | 508 | 508 | 508 | 508 |
| C | 1211 | 1211 | 1211 | 1211 |
| CC | 598 | 598 | 598 | 598 |
| D | 1713 | 1693 | 1726 | 1809 |
| E | 1071 | 1051 | 1084 | 1167 |
| F | 642 | 642 | 642 | 642 |
| G | 434 | 434 | 434 | 434 |
| H | 484 | 484 | 484 | 484 |
| J | 494 | 494 | 494 | 494 |
| K | 540 | 540 | 540 | 540 |
| L | 492 | 492 | 492 | 492 |
| M | M14 | M14 | M14 | M14 |
| N | 552 | 552 | 552 | 552 |
| O | 390 | 390 | 390 | 390 |
| P | 390 | 390 | 390 | 390 |
| Q | 755 | 634 | 685 | 792 |
| R | 150 | 150 | 150 | 150 |
| S | 605 | 485 | 535 | 642 |
| U | 845 | 845 | 875 | 942 |
| V | 216 | 292 | 322 | 382 |
| W | 759 | 759 | 759 | 759 |
| Y | 328 | 328 | 328 | 328 |
| Z | 270 | 270 | 270 | 270 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
