| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | KP91, KP92, KP93 |
| Топливо | газ + мазут / нефть |
| Мощность | 480–2 670 кВт |
| Регулирование / исполнения | прогрессивная, модулируемая |
Цена горелки БЕРНАР KP91 зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на KP91 Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| Rp 2" (DN50) | 98,4 | |
| DN65 | 61,9 | |
| DN80 | 46,4 | |
| DN100 | 38,7 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

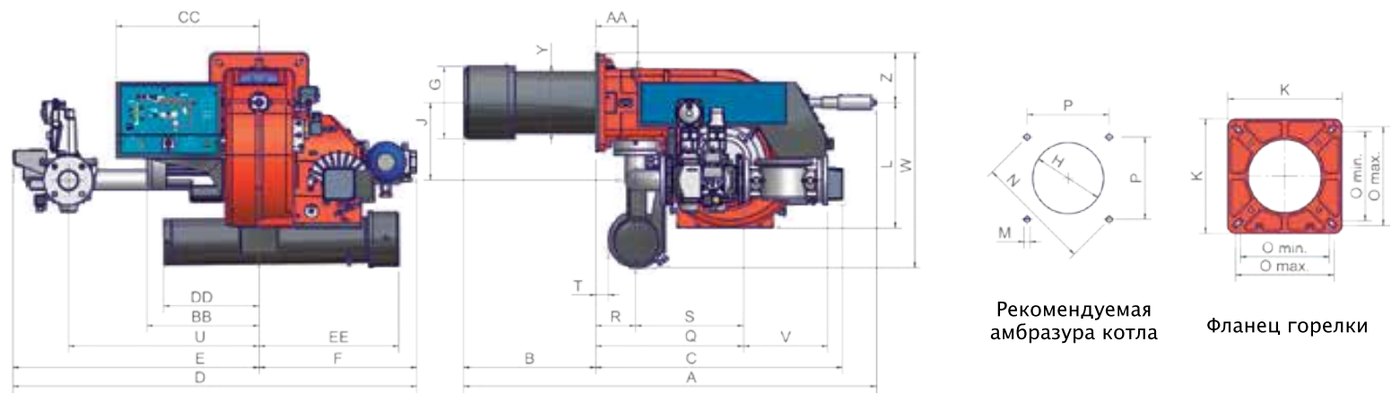

Габаритные размеры
| Размер, мм | Mx. | Mx. | Mx. | Mx. |
|---|---|---|---|---|
| A | 1590 | 1590 | 1590 | 1590 |
| AA | 152 | 152 | 152 | 152 |
| AC | 343 | 343 | 343 | 343 |
| AD | 35 | 35 | 35 | 35 |
| AE | 473 | 473 | 473 | 473 |
| AN | 429 | 405 | 439 | 592 |
| AP | 100 | 117 | 132 | 145 |
| B | 560 | 560 | 560 | 560 |
| BB | 441 | 441 | 441 | 441 |
| C | 1030 | 1030 | 1030 | 1030 |
| CC | 533 | 533 | 533 | 533 |
| D | 1345 | 1494 | 1496 | 1586 |
| DD | 464 | 464 | 464 | 464 |
| E | 726 | 875 | 877 | 967 |
| EE | 441 | 441 | 441 | 441 |
| F | 619 | 619 | 619 | 619 |
| G | 304 | 304 | 304 | 304 |
| H | 344 | 344 | 344 | 344 |
| I | 228 | 228 | 228 | 228 |
| J | 329 | 288 | 307 | 447 |
| K | 360 | 360 | 360 | 360 |
| L | 466 | 466 | 466 | 466 |
| M | M12 | M12 | M12 | M12 |
| N | 424 | 424 | 424 | 424 |
| O мин | 280 | 280 | 280 | 280 |
| O макс | 310 | 310 | 310 | 310 |
| P | 300 | 300 | 300 | 300 |
| Q | 522 | 632 | 683 | 790 |
| R | 148 | 148 | 148 | 148 |
| S | 374 | 484 | 535 | 642 |
| T | 44 | 44 | 44 | 44 |
| U | 624 | 750 | 750 | 824 |
| V | 216 | 292 | 313 | 353 |
| W | 783 | 783 | 783 | 783 |
| Y | 240 | 240 | 240 | 240 |
| Z | 185 | 185 | 185 | 185 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
