| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | HR91, HR92, HR93 VS |
| Топливо | газ + дизельное топливо |
| Мощность | 480–2 670 кВт |
| Регулирование / исполнения | прогрессивная, модулируемая |
| Электропитание | 230/400 В, 3N AC |
| Двигатель вентилятора | 4,0 кВт |
| Присоединение газа | 1,1 2” - 65 - 80 - 100 |
| Особенность | короткофакельная (VS) — для котлов с короткой топкой: ДКВр, ДЕ, ДСЕ, Е |
Цена горелки БЕРНАР HR91 VS зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на HR91 VS Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| Rp 2" (DN50) | 69,5 | |
| DN65 | 33 | |
| DN80 | 17,3 | |
| DN100 | 9,8 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

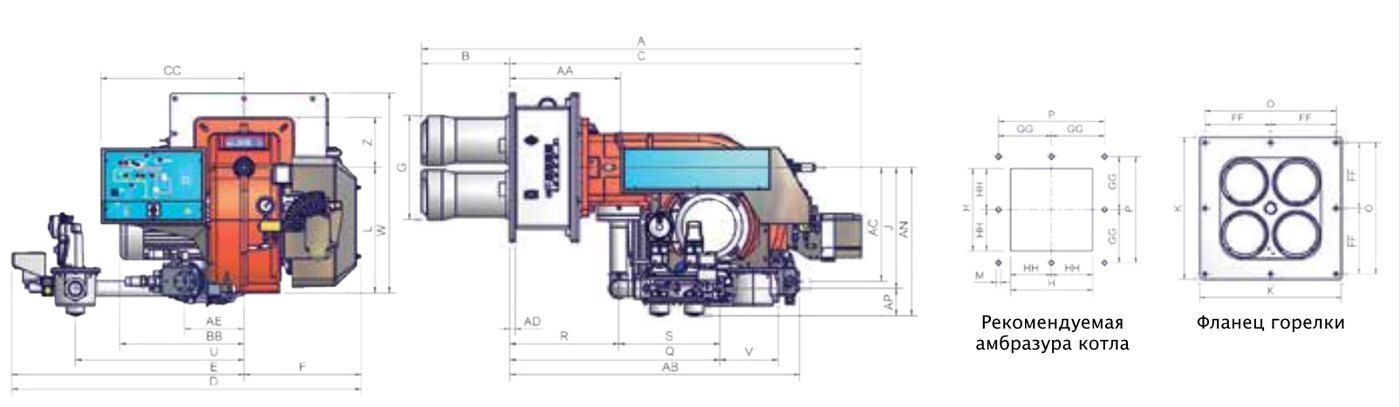

Габаритные размеры
| Размер, мм | MG. | MG. | MG. | MG. |
|---|---|---|---|---|
| A | 1627 | 1627 | 1627 | 1627 |
| AA | 411 | 411 | 411 | 411 |
| AB | 1074 | 1074 | 1074 | 1074 |
| AC | 421 | 421 | 421 | 421 |
| AD | 20 | 20 | 20 | 20 |
| AE | 220 | 220 | 220 | 220 |
| AN | 547 | 565 | 579 | 592 |
| AP | 100 | 118 | 132 | 145 |
| B | 326 | 326 | 326 | 326 |
| BB | 419 | 419 | 419 | 419 |
| C | 1301 | 1301 | 1301 | 1301 |
| CC | 530 | 530 | 530 | 530 |
| D | 1294 | 1483 | 1518 | 1601 |
| E | 860 | 1049 | 1084 | 1167 |
| F | 434 | 434 | 434 | 434 |
| FF | 255 | 255 | 255 | 255 |
| G | 386 | 386 | 386 | 386 |
| GG | 255 | 255 | 255 | 255 |
| H | 442 | 442 | 442 | 442 |
| HH | 221 | 221 | 221 | 221 |
| J | 447 | 447 | 447 | 447 |
| K | 550 | 550 | 550 | 550 |
| L | 464 | 464 | 464 | 464 |
| M | 12 | 12 | 12 | 12 |
| O | 510 | 510 | 510 | 510 |
| P | 510 | 510 | 510 | 510 |
| Q | 778 | 887 | 939 | 1046 |
| R | 404 | 404 | 404 | 404 |
| S | 374 | 483 | 535 | 642 |
| U | 624 | 843 | 875 | 942 |
| V | 216 | 290 | 319 | 379 |
| W | 739 | 739 | 739 | 739 |
| Z | 185 | 185 | 185 | 185 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
