| Производитель | БЕРНАР (Россия) |
|---|---|
| Серия | HR515, HR525 VS |
| Топливо | газ + дизельное топливо |
| Мощность | 770–5 200 кВт |
| Регулирование / исполнения | прогрессивная, модулируемая |
| Электропитание | 230/400 В, 3N AC |
| Двигатель вентилятора | 11,0 кВт |
| Присоединение газа | 1,5 2” - 65 - 80 - 100 |
| Особенность | короткофакельная (VS) — для котлов с короткой топкой: ДКВр, ДЕ, ДСЕ, Е |
Цена горелки БЕРНАР HR515 VS зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.
Запросить КП на HR515 VS Проверить под свой котёл →
Рабочее поле
Газовые рампы и давление газа
| Газовая рампа | Мин. давление газа при макс. мощности, мбар | Ограничение |
|---|---|---|
| Rp 2" (DN50) | 260,7 | |
| DN65 | 123,1 | |
| DN80 | 64,4 | |
| DN100 | 36,5 |
К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.
Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

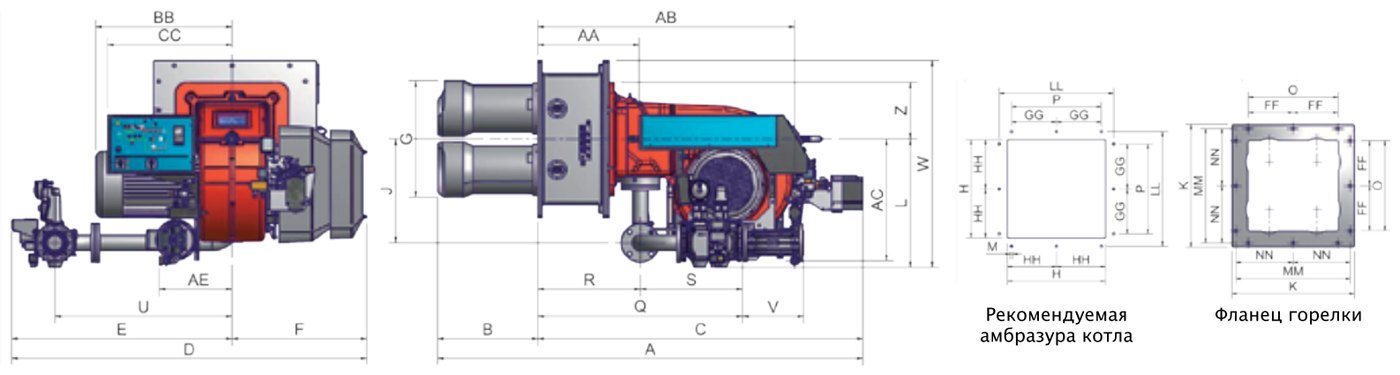

Габаритные размеры
| Размер, мм | MG. | MG. | MG. | MG. |
|---|---|---|---|---|
| A | 1987 | 1987 | 1987 | 1987 |
| AA | 484 | 484 | 484 | 484 |
| AB | 1225 | 1225 | 1225 | 1225 |
| AC | 580 | 580 | 580 | 580 |
| AE | 347 | 347 | 347 | 347 |
| B | 454 | 454 | 454 | 454 |
| BB | 511 | 511 | 511 | 511 |
| C | 1533 | 1533 | 1533 | 1533 |
| CC | 565 | 565 | 565 | 565 |
| D | 1716 | 1694 | 1729 | 1812 |
| E | 1073 | 1051 | 1086 | 1169 |
| F | 643 | 643 | 643 | 643 |
| FF | 275 | 275 | 275 | 275 |
| G | 483 | 483 | 483 | 483 |
| GG | 275 | 275 | 275 | 275 |
| H | 516 | 516 | 516 | 516 |
| HH | 258 | 258 | 258 | 258 |
| J | 494 | 494 | 494 | 494 |
| K | 750 | 750 | 750 | 750 |
| L | 595 | 612 | 626 | 639 |
| LL | 700 | 700 | 700 | 700 |
| M | 16 | 16 | 16 | 16 |
| MM | 700 | 700 | 700 | 700 |
| NN | 350 | 350 | 350 | 350 |
| O | 550 | 550 | 550 | 550 |
| P | 550 | 550 | 550 | 550 |
| Q | 1012 | 890 | 942 | 1049 |
| R | 404 | 404 | 404 | 404 |
| S | 608 | 486 | 538 | 645 |
| U | 845 | 845 | 877 | 944 |
| V | 218 | 292 | 321 | 381 |
| W | 970 | 987 | 1001 | 1014 |
| Z | 270 | 270 | 270 | 270 |
Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.
Другие модели серии
Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
