Горелка БЕРНАР H630A

Газовая горелка БЕРНАР H630A мощностью 665–6 301 кВт (комбинированное исполнение на газе и дизельном топливе). Регулирование: прогрессивная, модулируемая. Подбор, поставка, пусконаладка.

Производитель	БЕРНАР (Россия)
Серия	H455A, H630A, H685A
Топливо	природный газ / газ + дизельное топливо
Мощность	665–6 301 кВт
Регулирование / исполнения	прогрессивная, модулируемая

Цена горелки БЕРНАР H630A зависит от исполнения (длина головы сгорания, регулирование, электропитание), газовой рампы и автоматики. Рассчитаем стоимость под ваш котёл и пришлём КП в течение 1 рабочего дня.

Запросить КП на H630A Проверить под свой котёл →

Рабочее поле

Рабочее поле: максимальная мощность горелки при заданном давлении (сопротивлении) в топке. По каталогу производителя; стандартные условия, высота до 100 м.

Газовые рампы и давление газа

Минимальное давление природного газа в сети перед рампой в зависимости от мощности горелки, без учёта сопротивления топки.

Газовая рампа	Мин. давление газа при макс. мощности, мбар	Ограничение
Rp 2" (DN50)	419
DN65	215,1
DN80	128,5
DN100	87

К значениям добавьте сопротивление топки котла. Точное давление для вашей мощности покажет онлайн-подбор.

Максимальное давление газа на входе в рампу ограничено допустимым давлением газовых клапанов: не более 500 мбар для рамп DN50 и больше и не более 360 мбар для рамп меньше DN50. Рампы, которым нужно большее давление, не показаны; если предел достигается раньше максимальной мощности горелки, мощность с этой рампой ограничена.

Габаритные размеры

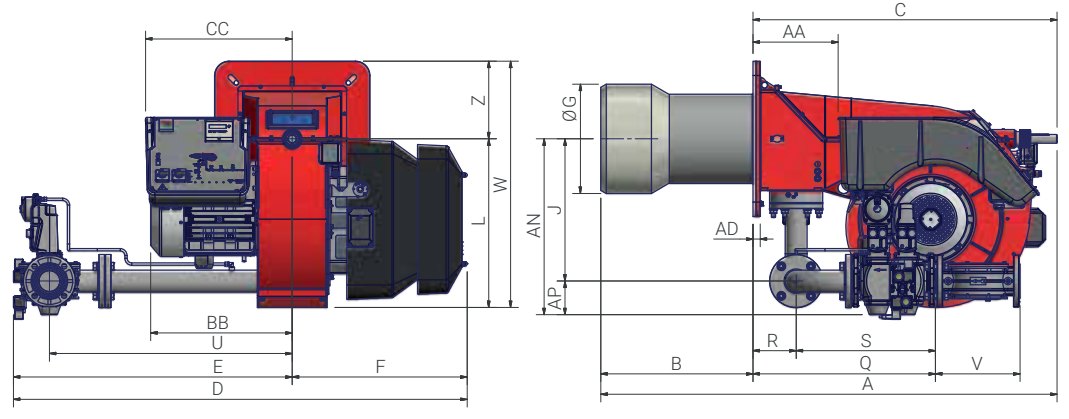

Исполнение: природный газ

Размер, мм	M-.xx.SR.xx.A.1.50	M-.xx.SR.xx.A.1.65	M-.xx.SR.xx.A.1.80	M-.xx.SR.xx.A.1.100
A	1747	1747	1747	1747
AA	295	295	295	295
AD	25	25	25	25
AN	595	611	626	639
AP	100	117	132	145
B	530	530	530	530
BB	488	488	488	488
C	1217	1217	1217	1217
CC	511	511	511	511
D	1554	1577	1610	1690
E	946	969	1002	1082
F	608	608	608	608
G	340	340	340	340
H	380	380	380	380
J	494	494	494	494
K	540	540	540	540
L	586	586	586	586
M	M14	M14	M14	M14
N	552	552	552	552
O мин	390	390	390	390
O макс	430	430	430	430
P	390	390	390	390
Q	764	634	686	791
R	150	150	150	150
S	613	484	535	642
U	845	845	875	942
V	190	294	313	353
W	856	856	856	856
Z	270	270	270	270

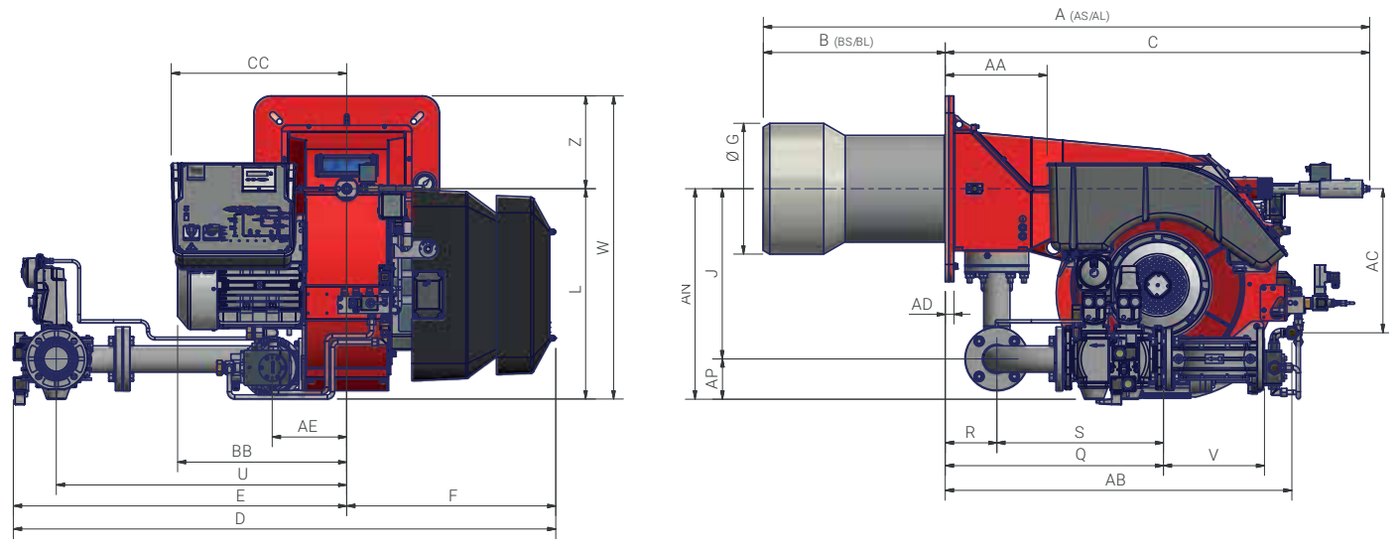

Исполнение: газ + дизельное топливо

Размер, мм	MG.xx.SR.xx.A.1.50	MG.xx.SR.xx.A.1.65	MG.xx.SR.xx.A.1.80	MG.xx.SR.xx.A.1.100
A	1749	1749	1749	1749
AA	295	295	295	295
AD	25	25	25	25
AE	210	210	210	210
AN	594	611	626	639
AP	100	117	132	145
B	530	530	530	530
BB	488	488	488	488
C	1219	1219	1219	1219
CC	511	511	511	511
D	1554	1577	1610	1690
E	946	969	1002	1082
F	608	608	608	608
G	340	340	340	340
H	380	380	380	380
J	494	494	494	494
K	540	540	540	540
L	586	586	586	586
M	M14	M14	M14	M14
N	552	552	552	552
O мин	390	390	390	390
O макс	430	430	430	430
P	390	390	390	390
Q	764	634	686	791
R	150	150	150	150
S	613	484	535	642
U	845	845	875	942
V	190	294	313	353
W	856	856	856	856
Z	270	270	270	270

Размеры в мм, обозначения — по чертежу. Последнее число в обозначении исполнения газовых горелок — условный диаметр газовой рампы (DN). AS, BS — со стандартным соплом, AL, BL — с длинным соплом. «—» — нет данных в каталоге.

Другие модели серии

H455A H630A H685A

Данные — по техническому каталогу БЕРНАР. Окончательную модель, длину головы и комплектацию подтверждает инженер с учётом параметров котла и топки.
