Модулируемая или двухступенчатая горелка: что выбрать для котельной

14 октября 2026 · ЕВРО ИНВЕСТ

При подборе горелки почти всегда встаёт вопрос о способе регулирования мощности. Двухступенчатая горелка дешевле и проще, модулируемая экономичнее и точнее. Но правильный выбор зависит не от цены горелки, а от котла, характера нагрузки и того, как устроена автоматика котельной.

Какие бывают способы регулирования

Одноступенчатая. Горелка работает в режиме «включено — выключено» на одной мощности. Применяется на малых котлах и технологических установках с постоянной нагрузкой.

Двухступенчатая. Две фиксированные мощности: малое горение и большое горение. Переключение — по сигналу от термостата или прессостата котла. Воздух регулируется заслонкой с приводом, газ — заслонкой, двумя клапанами или клапаном с двумя положениями.

Прогрессивная (плавная двухступенчатая). Переход между ступенями идёт плавно, заслонка воздуха и дроссель газа связаны и перемещаются сервоприводом. Горелка не «прыгает» между ступенями, но работает только в двух устойчивых режимах.

Модулируемая. Мощность меняется плавно и непрерывно в рабочем диапазоне. Регулятор (встроенный в менеджер горения или отдельный модуль) сравнивает текущую температуру воды или давление пара с заданной и подстраивает мощность. Газ и воздух регулируются согласованно — механическим кулачком или электронным соотношением с отдельными сервоприводами.

Что даёт модуляция

Меньше пусков и остановов

Каждый цикл «пуск — останов» — это предварительная продувка топки холодным воздухом, розжиг, выход на режим и остановка. При продувке тепло выносится из котла в трубу. При частых циклах растут потери, изнашиваются электроды, клапаны и контакторы, а металл котла получает лишние термические нагрузки.

Двухступенчатая горелка на частичной нагрузке, которая меньше её малой ступени, вынуждена включаться и выключаться. Модулируемая снижает мощность до минимума рабочего диапазона и продолжает гореть.

Стабильный параметр котла

Модулируемая горелка держит температуру или давление пара практически на уставке. Для паровых котлов и технологических потребителей это принципиально: давление не «гуляет» между порогами включения ступеней.

Экономия топлива

На частичной нагрузке модулируемая горелка работает непрерывно с умеренной мощностью. Площадь теплообмена котла остаётся прежней, а тепловой поток меньше, поэтому дымовые газы охлаждаются сильнее и температура уходящих газов снижается. При правильно настроенном соотношении «газ — воздух» это прямо уменьшает потери с уходящими газами.

Широкий диапазон регулирования

У механических модулируемых горелок диапазон обычно составляет от 1:3 до 1:4, у горелок с электронным соотношением и частотным приводом вентилятора — шире. Конкретные значения указываются в каталоге для каждой модели.

Когда двухступенчатой горелки достаточно

• Нагрузка ровная и близка к одной из ступеней большую часть времени.
• Водогрейный котёл с большим водяным объёмом. Тепловая инерция сглаживает переключения ступеней.
• Каскад из нескольких котлов с общей каскадной автоматикой. Ступени отдельных горелок дают вместе достаточно плавную суммарную мощность.
• Резервный котёл или котёл, который работает несколько недель в году.
• Ограниченный бюджет и простая автоматика без датчиков с аналоговым сигналом.

Когда нужна модулируемая горелка

• Паровые котлы, где важна стабильность давления пара.
• Переменная нагрузка: отопление в межсезонье, ГВС, технологические процессы с меняющимся отбором.
• Один крупный котёл на котельной без каскада.
• Требования к качеству регулирования со стороны технологии: сушилки, печи, теплогенераторы.
• Задача снизить расход топлива на объекте, который большую часть года работает на частичной нагрузке.

Сравнение

Особенности дизельных горелок

На дизельном топливе плавное регулирование требует форсунки с обратным ходом: часть топлива возвращается в насос, и расход через форсунку меняется вместе с давлением в обратной линии. Двухступенчатые дизельные горелки работают с двумя форсунками или с одной форсункой на двух давлениях.

Поэтому комбинированные горелки «газ / дизель» часто делают модулируемыми на газе и двухступенчатыми на дизеле — это дешевле, а на резервном топливе котёл работает нечасто.

Типичные ошибки

1. Модулируемую горелку подключают без датчика и регулятора. Без аналогового сигнала она работает как двухступенчатая, и переплата за модуляцию не окупается.
2. Горелку подбирают с большим запасом по мощности. Если минимальная мощность горелки больше летней нагрузки (например, только ГВС), даже модулируемая горелка будет работать циклами.

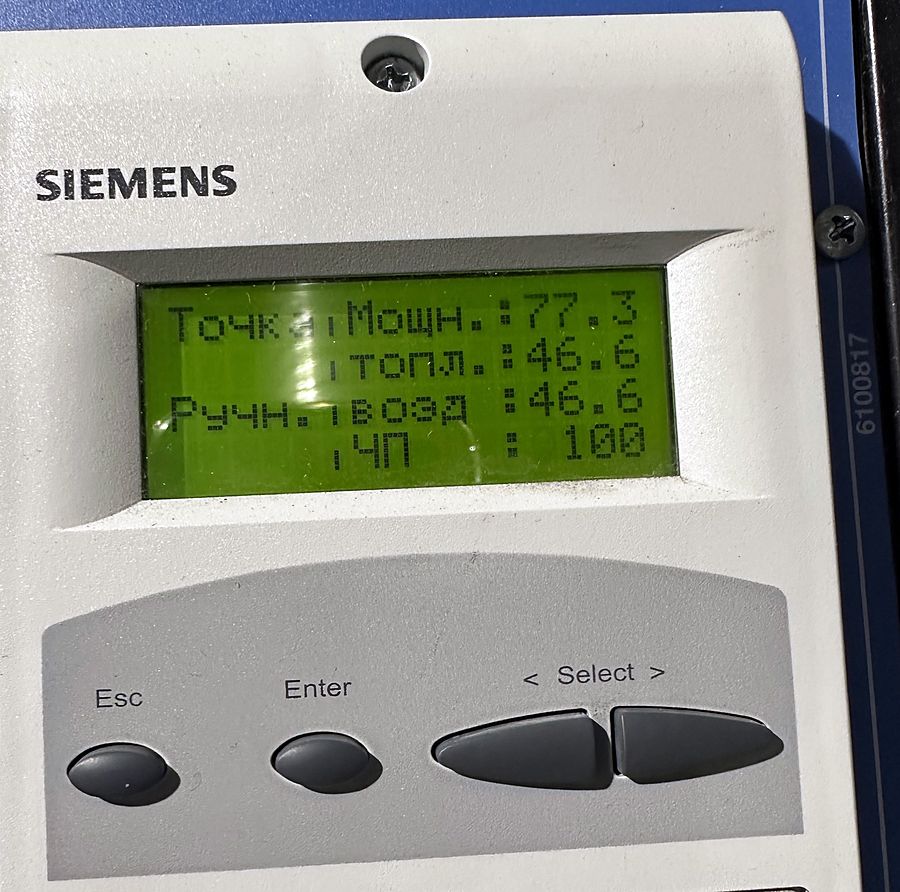

3. Настройку выполняют в одной-двух точках. Соотношение «газ — воздух» нужно выставить по газоанализатору по всей кривой — иначе на малых мощностях горелка работает с большим избытком воздуха.
4. Не согласован сигнал с автоматикой котла. Регулятор горелки и автоматика котельной «спорят» за управление мощностью.

Как мы подбираем

Подбираем горелку под котёл и график нагрузки: учитываем минимальную и максимальную нагрузку, тип котла, давление газа и автоматику котельной. Если двухступенчатой горелки достаточно, так и скажем — переплачивать за модуляцию нет смысла.

Модельные ряды — в разделах модулируемые горелки и двухступенчатые горелки. Подобрать горелку — через опросный лист или онлайн-подбор.
